Wenzhou Shangming Electric Co., Ltd. minangka produsen lan pemasok peralatan listrik premium.

Shangmingminangka pabrikan lan supplier sing bisa dipercaya kanggo kothak distribusi. Kanthi pengalaman ekstensif, kita nawakake produk ing macem-macem bahan lan spesifikasi, lan uga bisa menehi solusi khusus sing cocog karo kabutuhan tartamtu.

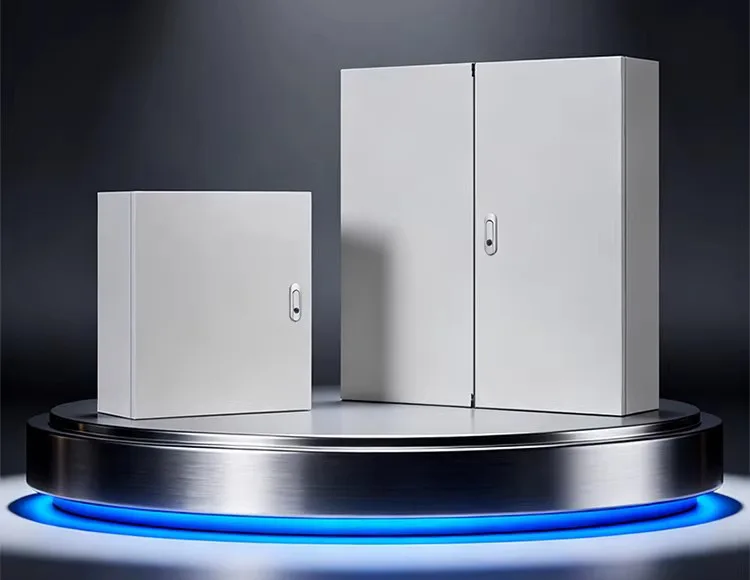

Fitur Utama

1. Pangreksan Fisik: Nyedhiyakake pangayoman marang bledug, banyu, lan barang manca ingress, nalika nyegah kontak sengaja antarane personel lan komponen urip.

2. Isolasi Safety: Ngisolasi peralatan voltase dhuwur lan arus dhuwur saka lingkungan operasi, saéngga nyuda risiko kejut listrik lan geni.

3. Platform Pemasangan Komponen: Kandang kothak distribusi nduweni rel DIN, braket pemasangan, lan bolongan sing wis dibor kanggo nggampangake instalasi standar komponen kayata pemutus sirkuit lan meter listrik.

4. Perisai elektromagnetik: Nyilikake pengaruh interferensi elektromagnetik eksternal ing sirkuit kontrol internal.

5. adaptasi lingkungan: Liwat nggunakake macem-macem bahan lan ratings pangayoman, pager cocok kanggo sawetara saka sudhut lingkungan, kalebu setelan njero ruangan, ruangan, lan industri.

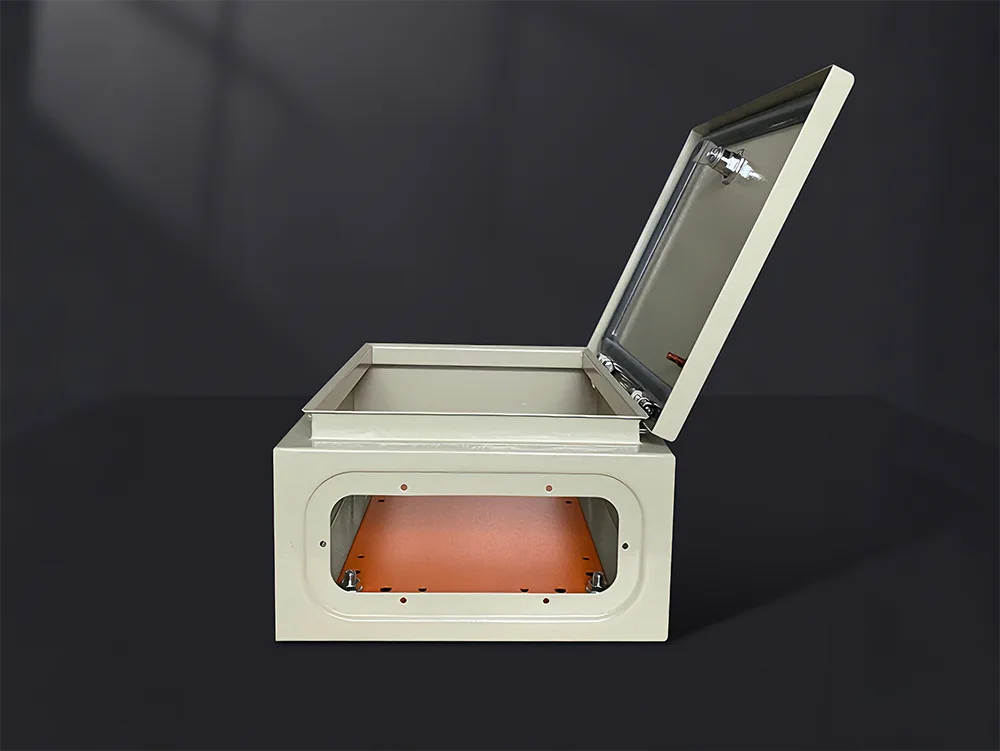

Komponen Struktural

Lawang Kabinet: Kasedhiya ing pilihan lawang transparent lan ngalangi; konfigurasi adat kasedhiya saka Shangming.

Pemasangan Plate: A piring logam digunakake kanggo internal ngamanake komponen; iku bisa dicopot kanggo nggampangake Déwan njaba kabinèt.

Knockouts: Pra-punched bandar entri kabel dirancang kanggo nampung kabel saka macem-macem dhiameter.

Sealing Gasket: A gasket Highly elastis lining perimeter saka panel lawang, serves minangka unsur kritis kanggo mesthekake HFS pangayoman IP kasebut.

Grounding Bolt: Penting kanggo mesthekake pager logam wis andal grounded, saéngga nyegah enclosure dadi listrik energized.

Skenario Aplikasi

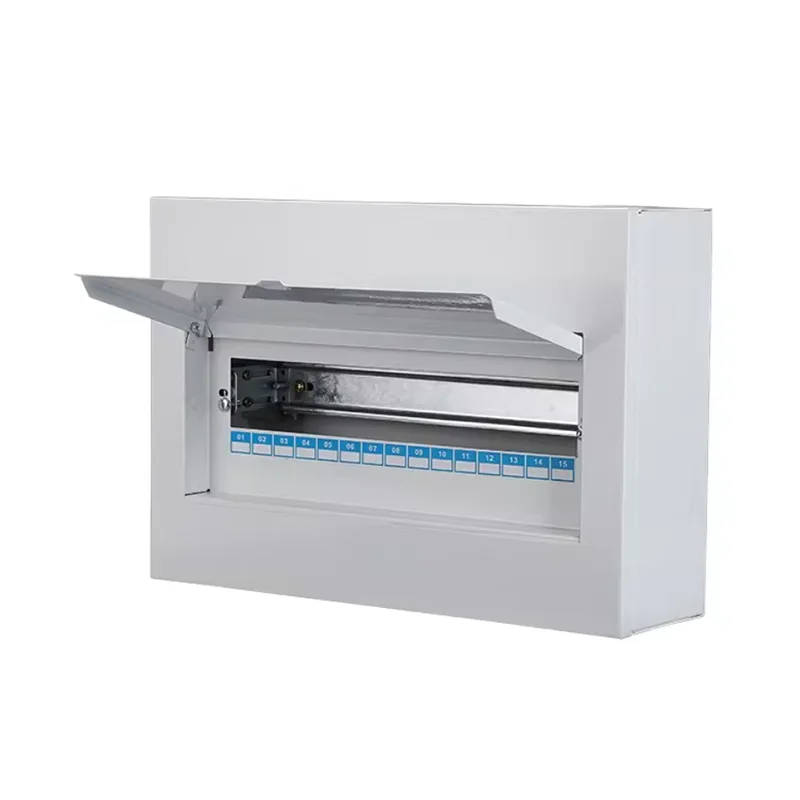

I. Bangunan Sistem Distribusi Daya Tegangan Rendah

Enclosures Box Distribusi kita dadi kothak distribusi kanggo bangunan komersial, lantai omah, lan distribusi listrik ing wilayah umum.

Padha tumindak minangka platform soyo tambah kanggo komponen kayata pemutus sirkuit lan piranti saiki ampas, nggampangake kabel standar lan pangayoman safety nalika nambah neatness sakabèhé lan safety saka sistem distribusi daya.

II. Peralatan Industri & Kontrol Otomasi

Padha fungsi minangka kothak kontrol kanggo mesin, lemari kontrol kanggo baris produksi otomatis, lan enclosures kanggo sistem kontrol PLC.

Sacara internal, dheweke duwe komponen kayata kontaktor, relay, lan modul kontrol, nglindhungi peralatan listrik iki saka kontaminasi bledug lan lenga nalika nggampangake integrasi lan pangopènan peralatan.

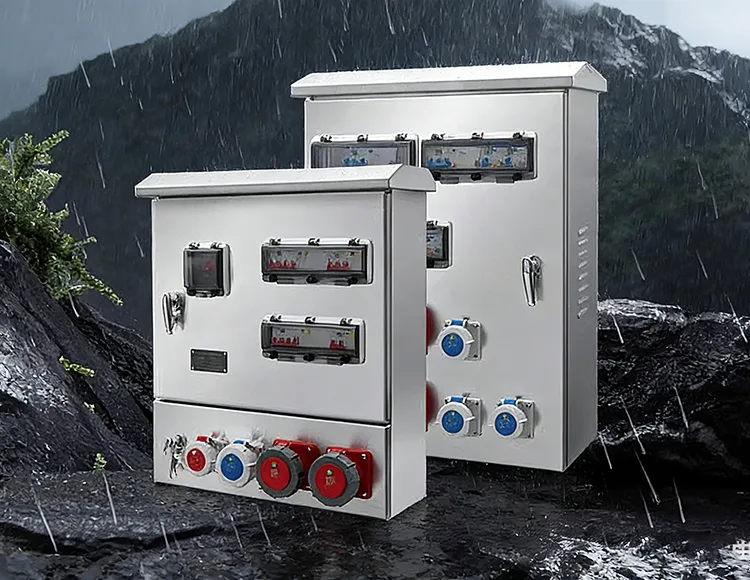

III. Proyek Distribusi Daya & Teknik Luar Ruangan

Padha dadi kothak daya ruangan sementara, unit distribusi daya kanggo situs konstruksi, lan kothak kontrol kanggo lampu dalan.

Yen sampeyan mbutuhake produk khusus kanggo aplikasi kasebut, disaranake milih peringkat proteksi sing dhuwur (contone, IP54 / IP65) kanggo njamin resistensi marang banyu, bledug, lan udan.

IV. Photovoltaic & Sistem Energi Anyar

Shangming nawakake enclosures kanggokothak combiner PV, lemari PV sing diikat kothak, lan kothak kontrol kanggo sistem panyimpenan energi.

Minangka omah dhasar kanggo peralatan energi anyar, enclosures iki nyedhiyakake proteksi, isolasi, lan papan sing dipasang, ndhukung syarat kanggo operasi ruangan jangka panjang.

V. Komunikasi & Infrastruktur

Sampeyan bisa hubungi kita kanggo ngatur kothak kontrol kanggo peralatan komunikasi, kothak distribusi kanggo sistem voltase kurang, kothak sumber daya kanggo sistem ndjogo, lan liyane.

Iki njamin proteksi peralatan daya komunikasi, nyegah gangguan eksternal lan dampak lingkungan, lan nambah stabilitas sistem sakabèhé.

Faktor Apa sing Kudu Dianggep Nalika Milih Kandang Kotak Distribusi?

1. Dimensi lan Spesifikasi

Nalika nggawe pilihan, kita ora nyaranake milih pager sing mung pas karo komponen. Wilayah sing dikuwasani komponen internal ora kudu ngluwihi 80% saka area base plate. Sisa 20% saka papan wis dilindhungi undhang-undhang kanggo wiring, boros panas, lan potensial expansion mangsa; mulane, sampeyan kudu tansah ngidini kanggo sawetara headroom ing pilihan.

Babagan ambane, sampeyan kudu nyathet ambane gabungan pemutus sirkuit (kalebu gagang operasi), saluran kabel, lan lawang pager dhewe. Iki utamané kritis kanggo dhuwur-saiki nyetak-kasus Circuit breakers, kang duwe syarat ambane wujud; Gagal kanggo akun iki bisa nyegah lawang saka nutup kanthi bener.

2. Rating Proteksi (Kode IP)

Pilih rating proteksi sing cocog adhedhasar keruwetan lingkungan instalasi:

Kantor / Koridor Indoor: IP30 - IP40 cukup.

Lokakarya Industri: IP54 dianjurake kanggo menehi perlindungan marang bledug lan cipratan banyu.

Sistem Outdoor/Photovoltaic: IP65 utawa sing luwih dhuwur diwajibake, lan lapisan lawang kudu dilengkapi gasket sealing terpadu sing terus-terusan.

3. Material lan Corrosion Resistance

Cold-Rolled Steel: Pilihan paling serbaguna, cocok kanggo paling garing, lingkungan njero ruangan.

Stainless Steel (304/316): Cocog kanggo farmasi, pangolahan panganan, lan lingkungan pesisir kanthi paparan semprotan uyah sing dhuwur. Baja tahan karat 316 nawakake ketahanan korosi sing unggul dibandhingake karo 304.

4. Manajemen termal

Manajemen panas asring dadi aspek saka kothak distribusi daya dhuwur. Disaranake nggawe pilihan adhedhasar skenario ing ngisor iki:

Pendinginan Pasif: Yen panas sing diasilake ing njero ruangan minimal, tutup sing ditutup kanthi lengkap cocog.

Cooling Aktif: Yen enclosure omah komponen kayata variabel frekuensi drive (VFD), wiwitan alus, utawa kontaktor dhuwur-saiki, sampeyan kudu milih pager dilengkapi louvers ventilasi. Ing sawetara kasus, sampeyan bisa uga kudu milih model karo bolongan soyo tambah wis dibor kanggo penggemar cooling aksial.

Perlindhungan Srengenge: Kanggo enclosure ruangan, disaranake struktur gendheng pindho kanggo nyegah sinar srengenge langsung nyebabake suhu internal mundhak.

5. Gampang Instalasi lan Operasi

Arah Mbukak Lawang: Temtokake manawa lawang mbukak kiwa utawa sisih tengen luwih trep yen ana papan sing kasedhiya ing situs instalasi. Sawetara enclosures dhuwur-mburi Shangming fitur lawang sing bisa dibalèkaké (bisa diatur kanggo mbukak saka salah siji kiwa utawa tengen).

Entri Kabel / Metu: Konfirmasi apa kabel bakal mlebu lan metu saka ndhuwur utawa ngisor pager. Disaranake milih pager sing dilengkapi karo piring flange sing bisa dicopot; ngebur bolongan entri kabel menyang piring flange nawakake keluwesan luwih lan njamin segel unggul dibandhingake pengeboran langsung menyang awak pager.

Jinis Kunci: Kunci segitiga industri standar, kunci flush keyed, utawa kunci cam safety geni.

Saliyane macem-macem jiniskothak distribusi enclosures, Shangming uga nawakake enclosures kabinèt distribusi daya lantai-ngadeg-komponèn tombol lineup produk kualitas dhuwur kita. Pilih kita minangka pemasok jangka panjang kanggo entuk manfaat saka solusi sing disesuaikan siji-mandeg lan rega langsung saka pabrik.

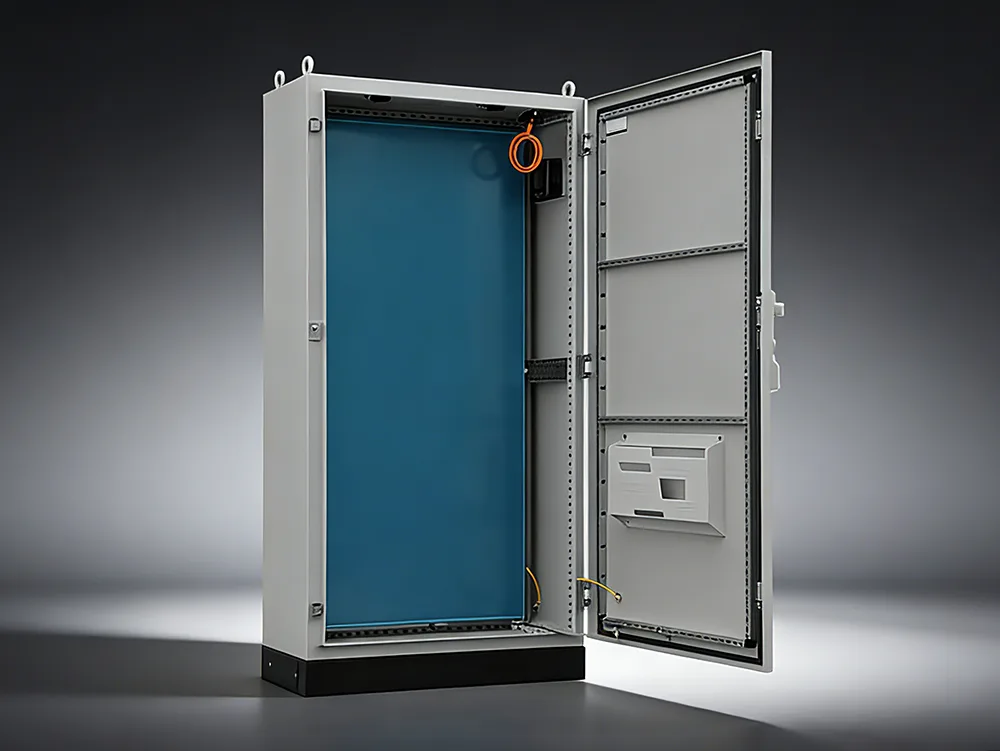

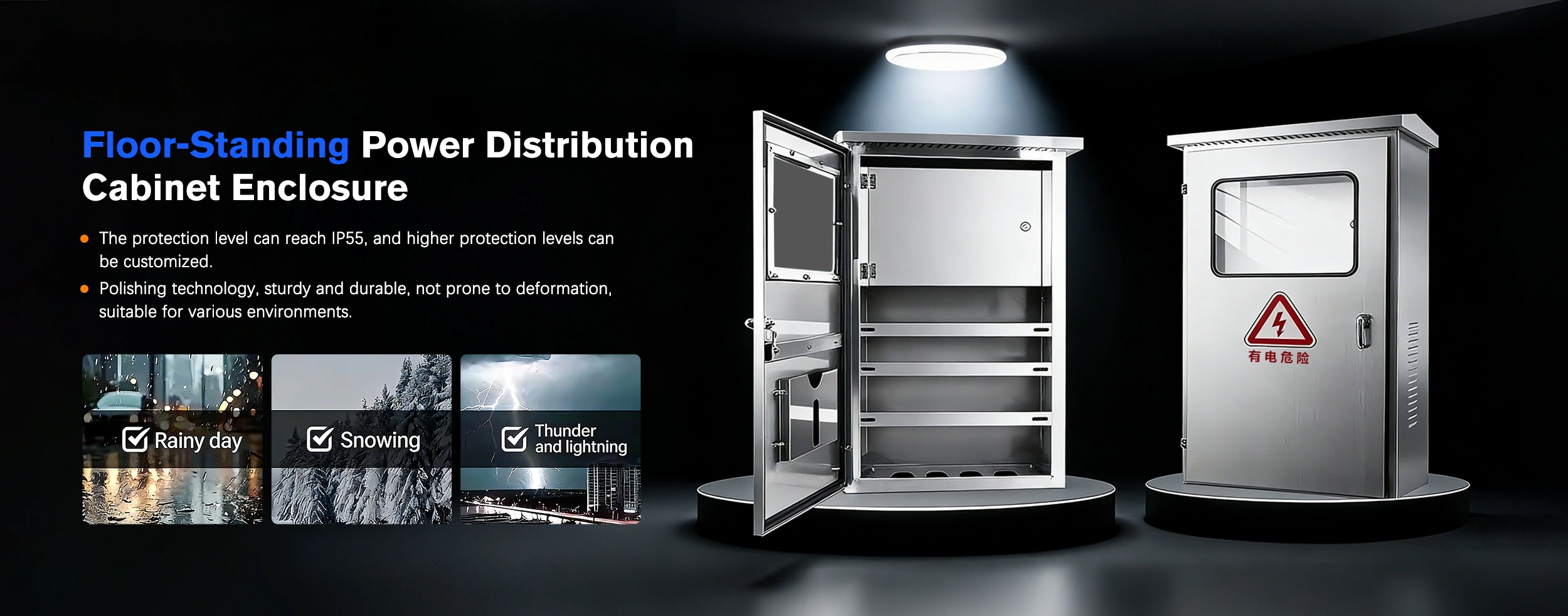

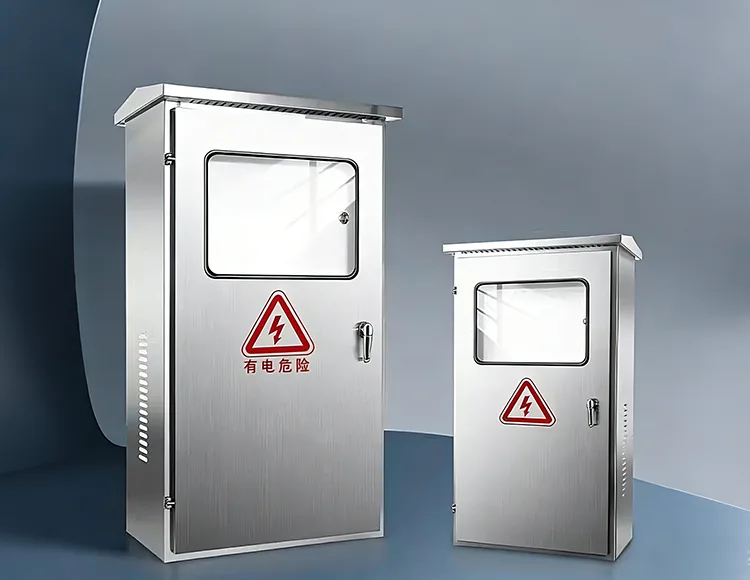

Fitur Utama

Kapasitas Beban Dhuwur: Kanggo enclosures kabinèt distribusi daya lantai-ngadeg kita, kita biasane nggunakke piring baja kadhemen-mbalek karo kekandelan saka 2.0mm utawa luwih, kang salah siji gandheng utawa nglumpuk kanggo mbentuk struktur. Konstruksi sing kuat iki ngidini kabinet ndhukung pemutus sirkuit jinis pigura sing abot, busbar tembaga bagean gedhe, lan kabel trafo.

Desain Modular: Interioré fitur sistem pola bolongan modular, saéngga kanggo imbuhan fleksibel crossbeams lan soyo tambah piring kanggo cocog karo syarat tartamtu. Desain iki nggampangake upgrade lan ekspansi sing trep yen perlu.

Ventilasi lan Pembuangan Panas: Amarga tingkat saiki dhuwur sing biasane ana ing kabinet, pager kasebut dilengkapi ventilasi exhaust ing sisih ndhuwur lan ventilasi asupan udara ing sisih ngisor kanggo njamin aliran udara sing efektif. Kajaba iku, pelanggan bisa njaluk konfigurasi khusus kanggo nggabungake sistem pendingin udara paksa menyang produk.

Klasifikasi Kabinet Umum

Adhedhasar wangun struktural, lemari lantai dipérang dadi rong kategori utama:

1. Jinis tetep

Karakteristik: Komponen internal dipasang kanthi kaku liwat braket dhukungan; sawise kabel, padha ora bisa dipindhah.

Aplikasi: Fitur struktur prasaja lan biaya murah; biasane digunakake ing setelan ngendi syarat kanggo sumber daya terus-terusan ora banget kenceng.

Model Perwakilan: Kabinet Distribusi Daya GGD-jinis AC Low-Voltage.

2. Jinis tarik-metu / Jinis sing bisa dicopot

Karakteristik: Saben sirkuit individu dipasang ing unit laci sing kapisah.

Aplikasi: Banget trep kanggo pangopènan. Yen sirkuit tartamtu gagal, laci sing cocog mung bisa ditarik metu lan diganti karo sing anyar, tanpa kudu ngilangi sumber daya utama.

Model Perwakilan: Kabinet Distribusi Daya Lanjutan GCK, GCS, lan MNS.

Kothak Distribusi sing dipasang ing lantai lan tembok: Apa Bedane?

Pilihan Product lan Rekomendasi Konfigurasi

Adhedhasar syarat proyek tartamtu, sajrone fase pra-sales,Shangmingbakal menehi rekomendasi konfigurasi sing paling cocok kanggo sampeyan. Umumé, skenario aplikasi sing paling kerep kita dukung kapacak ing ngisor iki, diiringi rekomendasi konfigurasi sing cocog.

1. Distribusi Daya Utama Industri

Konfigurasi sing Disaranake:

Ukuran Kabinet: 1800–2200mm (H) × 600–1000mm (W) × 600–1000mm (D)

Bahan: Lembaran baja cold-rolled (≥1.5mm)

Rating Proteksi: IP30 / IP40

Struktur: Kabinet tunggal utawa lemari gabungan (modular / pamisah)

Interior: Dirancang kanggo instalasi ACB / MCCB + Sistem Busbar

2. Dhuwur-Saiki / Utama mlebu Line Systems

Konfigurasi sing Disaranake:

Jembar: ≥800mm

ambane: ≥800mm

Struktur: Desain lawang pindho utawa multi-lawang

Ruang Interior: Ndhukung busbar tembaga saiki dhuwur; kalebu papan sing dilindhungi undhang-undhang kanggo entri kabel ndhuwur utawa ngisor.

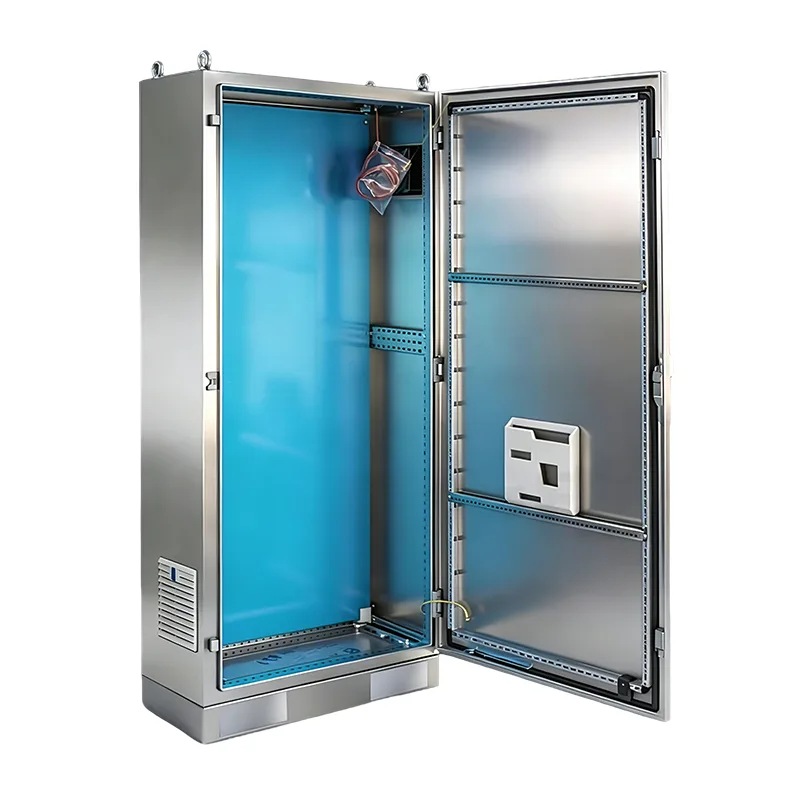

3. Kontrol Otomasi / Kabinet Kontrol PLC

Konfigurasi sing Disaranake:

Ukuran: 1600-2000 mm (H)

Bahan: Lembaran baja dilapisi bubuk / Baja tahan karat

Rating Proteksi: IP40 / IP54

Interioré: Plat Pemasangan + rel DIN

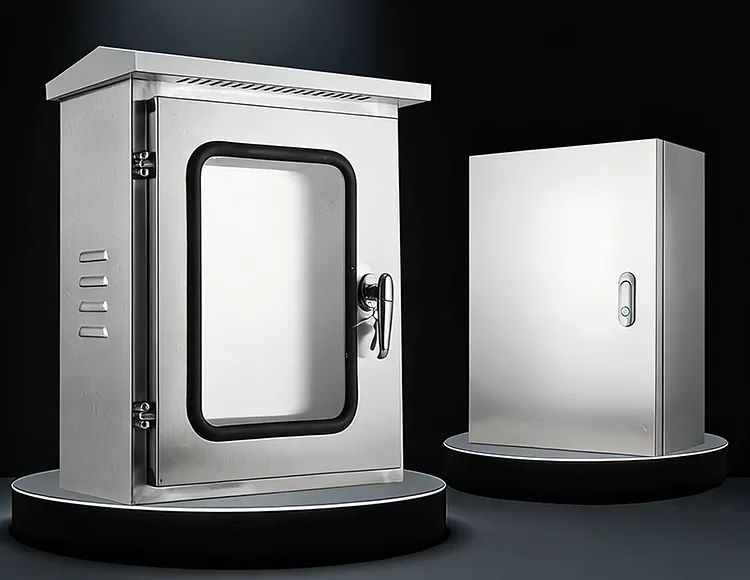

4. Aplikasi njaba

Konfigurasi sing Disaranake:

Rating Proteksi: IP54 / IP65

Bahan: Baja tahan karat (304/316) utawa baja dilapisi bubuk kelas ruangan

Fitur: Kanopi tahan udan + Strip segel + Desain anti-kondensasi

5. Lingkungan Highly Corrosive

Konfigurasi sing Disaranake:

Bahan: 304/316 Stainless steel

Rating Proteksi: IP55+

Perawatan lumahing: lapisan anti-karat

Kepiye Cara Nindakake Pangopènan Rutin ing Enclosure Kabinet Distribusi Daya Lantai?

1. Reresik lan Mbusak bledug

Gunakake kain non-anyaman sing garing lan pembersih vakum kanggo mbusak bledug sing akumulasi saka njero kabinet; panggunaan kain teles utawa jeblugan langsung saka udara sing dikompres dilarang banget.

Perhatian khusus kanggo ngresiki busbar, insulator, pemutus sirkuit busur, lan saluran ventilasi.

2. Ngencengi Sambungan Listrik

Priksa kabeh titik sambungan bolted kanggo looseness; nggunakake kunci torsi kanggo ngencengi maneh menyang nilai torsi sing ditemtokake.

Yen tandha-tandha oksidasi utawa karusakan arcing dideteksi, terminal kudu dipoles utawa diganti.

3. Testing Fungsional Komponen

Pemutus Sirkuit: Priksa manawa operasi mbukak lan nutup manual lancar lan mekanisme tripping responsif.

Kontaktor / Relay: Priksa kondisi kontak kanggo nyandhang lan verifikasi manawa resistensi koil ana ing kisaran normal.

Kapasitor: Priksa pratandha saka degradasi kapasitansi, bulging, utawa kebocoran elektrolit.

SPDs (Surge Protection Devices): Verifikasi yen jendhela indikator status ijo lan indikator degradasi durung dipicu.

4. Insulation Performance Testing

Gunakake megohmmeter 500V utawa 1000V kanggo ngukur lan konfirmasi ing ngisor iki:

Resistansi insulasi fase-kanggo-fase: ≥ 1 MΩ;

Resistansi insulasi fase-kanggo-lemah: ≥ 1 MΩ;

Yen nilai sing diukur kurang saka standar kasebut, priksa manawa ana panyebab potensial kayata kelembapan utawa kontaminasi.

5. Maintenance Struktur Mekanik

Priksa ril panuntun lan mekanisme interlocking saka unit jinis laci kanggo mesthekake yen ora nempel utawa naleni. Lubricate bagean obah nggunakake pelumas sing dirancang khusus kanggo peralatan listrik.

Verifikasi sacara periodik fungsi mekanisme safety "Lima-Nyegah" (interlocking).

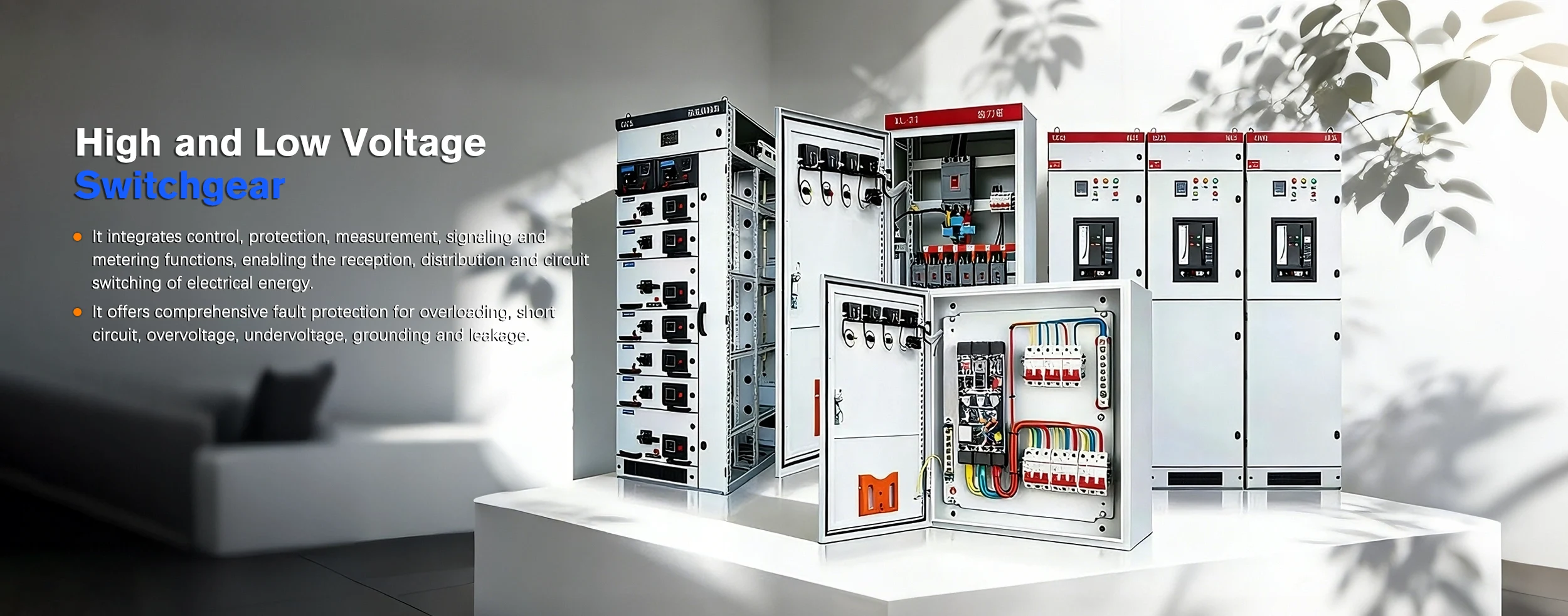

Isih nggoleki produsen lan pemasok Switchgear Tegangan Tinggi lan Rendah sing dipercaya? milihShangming Electric Kabsaka China. Kita nyedhiyakake produk lan layanan profesional, ndhukung macem-macem panjalukan kustomisasi non-standar, lan nawakake solusi sing cocog kanggo kabutuhan proyek tartamtu.

Kategori produk

1. High-Voltage Switchgear

Kategori iki kalebu peralatan kanthi voltase dirating mulai saka 3 kV nganti 35 kV lan ndhuwur. Fungsi utamane yaiku nampa lan nyebarake energi listrik; Salajengipun, ing acara saka fault ing baris daya, iku dianggo magepokan karo piranti pangayoman relay kanggo cepet ngganggu sapunika short-circuit tekan ewu ampere.

Komponen utama:

Pemutus sirkuit voltase dhuwur (jinis vakum utawa SF6): Digunakake minangka unsur pemadam busur inti.

Disconnectors (Isolating switch): Nyedhiyakake longkangan online fisik katon kanggo njamin safety sak pangopènan.

Transformers Arus/Tegangan: Ngurangi sinyal voltase dhuwur dadi sinyal voltase rendah kanggo tujuan instrumentasi lan pangukuran.

Model Khas: KYN28 (Tipe withdrawable nganggo logam), XGN (Unit utama ring tipe tetep).

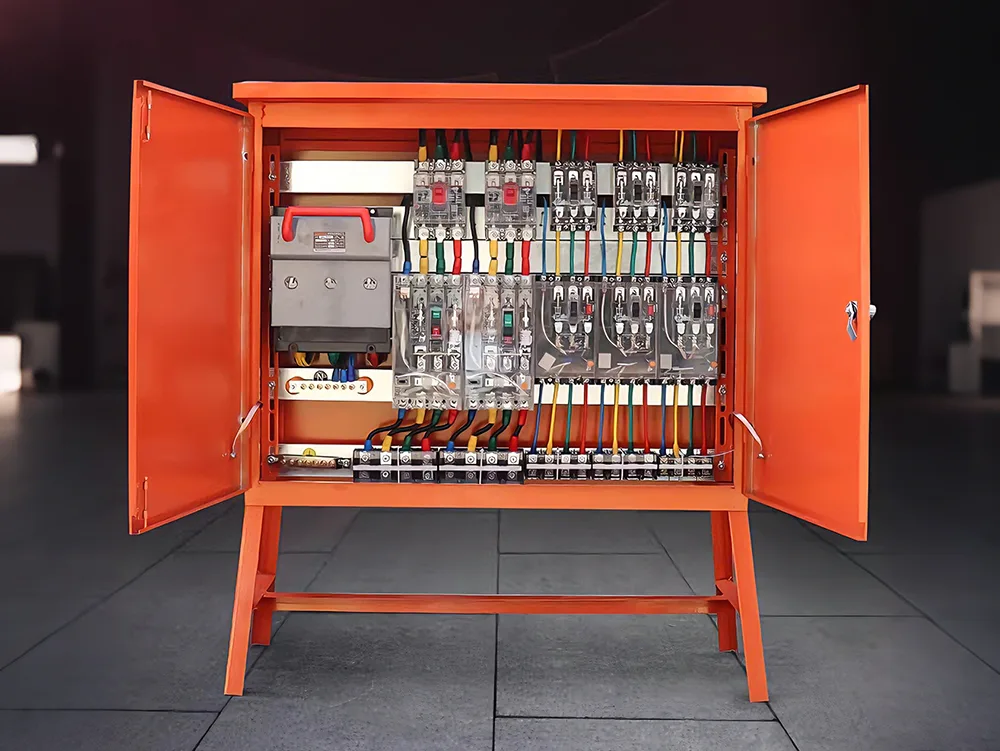

2. Low-Voltage Switchgear

Kategori iki kalebu peralatan kanthi voltase dirating 1000 V utawa kurang. Fungsi utamane yaiku ngatur distribusi tahap pungkasan ing sistem tenaga. Iki nyebarake energi listrik - diturunake dening trafo - menyang macem-macem lantai, jalur produksi, utawa peralatan sing didhukung daya.

Komponen utama:

Pemutus Sirkuit Udara (ACB): Digunakake kanggo garis mlebu utama utawa garis metu kapasitas dhuwur.

Molded Case Circuit Breakers (MCCBs): Digunakake kanggo pangayoman saka sirkuit cabang.

Kabinet Kompensasi Kapasitor: Digunakake kanggo nambah faktor daya sistem lan nyuda biaya listrik.

Model khas:GGD (Tipe tetep), GCK/GCS/MNS (Tipe ditarik/laci).

Dhuwur-Voltage lan Low-Voltage Series: A Comparison

Skenario Aplikasi

Switchgear Tegangan Tinggi lan Rendah kita nemokake aplikasi sing nyebar lan bisa uga digunakake bebarengan ing setelan siji kanggo nepaki fungsi sing beda. Sampeyan bisa ngatur solusi lengkap sing cocog karo kabutuhan tartamtu.

Kesalahan Umum lan Solusi Ngatasi Masalah

Shangming minangka produsen profesional sing nyedhiyakake layanan dhukungan teknis lengkap sawise-sales. Salajengipun, ngiringi pangiriman produk kita, kita nyedhiyakake set lengkap dokumentasi inspeksi uga pedoman operasi lan pangopènan. Kita wis nyusun dhaptar masalah umum ing ngisor iki kanggo referensi sampeyan.

1. Masalah Umum karo High-Voltage Switchgear

Gejala 1: Discharge parsial lan swara hissing

Panyebab: Kelembapan ing komponen insulasi; akumulasi bledug lumahing mimpin kanggo discharge creepage; utawa discharge korona disebabake burrs ing titik sambungan busbar.

Solusi:

1. Kontrol Lingkungan: Priksa manawa unit pemanasan lan dehumidifikasi ing njero kabinet bisa digunakake kanthi bener.

2. De-energized Cleaning: Ngilangke mudhun insulators lan bushings nggunakake alkohol anhydrous.

3. Deteksi ultrasonik: Gunakake detektor discharge parsial sajrone operasi kanggo nemtokake lokasi sing tepat saka sumber discharge.

Gejala 2: Pemutus Sirkuit Tegangan Tinggi Gagal Nutup utawa Mbukak

Nimbulaké: Rusak motor panyimpenan energi; sirkuit kontrol sing diobong (tutup / mbukak kumparan); utawa penyitaan sambungan mekanik amarga pelumas sing garing.

Solusi:

Inspeksi Sirkuit Sekunder: Ukur resistansi kumparan tutup lan bukaan, lan priksa manawa voltase sumber daya tambahan ana ing kisaran normal.

Pelumasan Mekanik: Reapply pelumas suhu rendah khusus menyang komponen transmisi mekanik.

2. Masalah Umum karo Low-Voltage Switchgear

Gejala 1: Mundhak Suhu Abnormal ing Pemutus Sirkuit Udara (ACB)

Panyebab: Tekanan kontak utawa oksidasi sing ora cukup ing kontak plug-in utama; bolt busbar ngeculke.

Solusi:

Ngawasi Suhu: Gunakake imager termal infra merah kanggo mindhai kontak lan titik sambungan.

Maintenance Kontak: De-energize sistem, mbatalake ACB, ngresiki lapisan oksidasi ing kontak, lan aplikasi pelumas kontak listrik.

Gejala 2: Kapasitor Bulging utawa Ruptured ing Kabinet Kompensasi Daya Reaktif

Panyebab: Isi harmonik sing berlebihan ing sistem; utawa overheating disebabake operasi ngoper Kerep saka kapasitor.

Solusi:

Panggantos Kapasitor: Ganti kapasitor bulging kanthi cepet kanggo nyegah kebocoran elektrolit, sing bisa nyebabake sirkuit cendhak.

Instalasi Reaktor Seri: Pasang reaktor seri ing sirkuit kompensasi kanggo nyuda harmonik.

3. Kesalahan Umum

Gejala: Kondensasi - ditondoi dening tetesan banyu sing ana ing tembok njero kabinet lan jejak flashover sing katon ing permukaan komponen insulasi.

Solusi:

Sealing: Bukaan entri kabel ing ngisor kabinèt kudu rampung disegel nggunakake dempul tahan geni kanggo ngalangi ingress Kelembapan saka trench kabel.

Nganyarke Intelligent: Pasang sistem pemantauan suhu lan kelembapan otomatis sing dipasangake karo dehumidifier kondensasi kanggo ngganti panel pemanasan tradisional.
