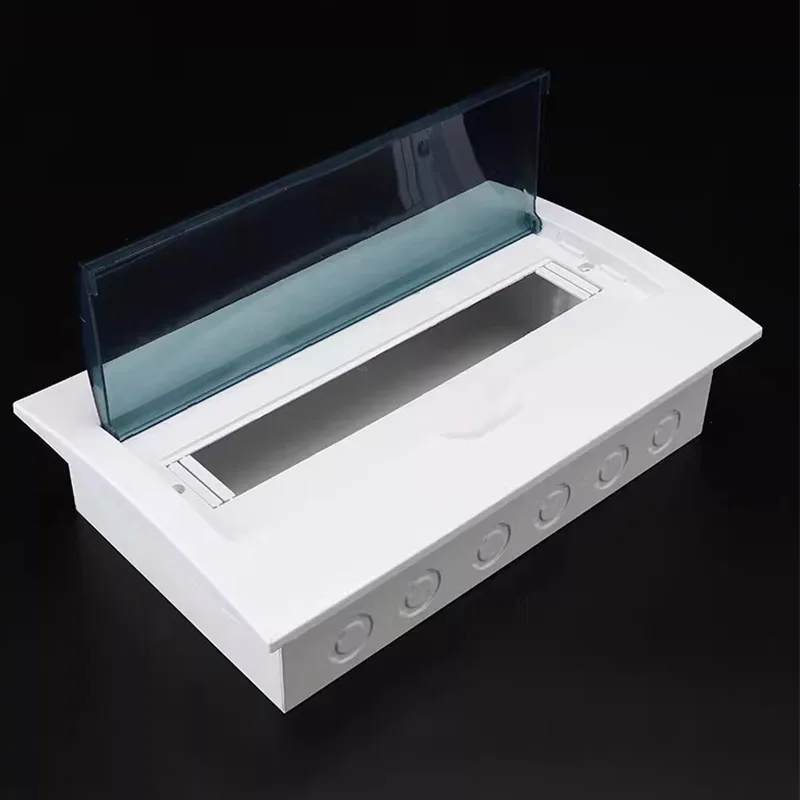

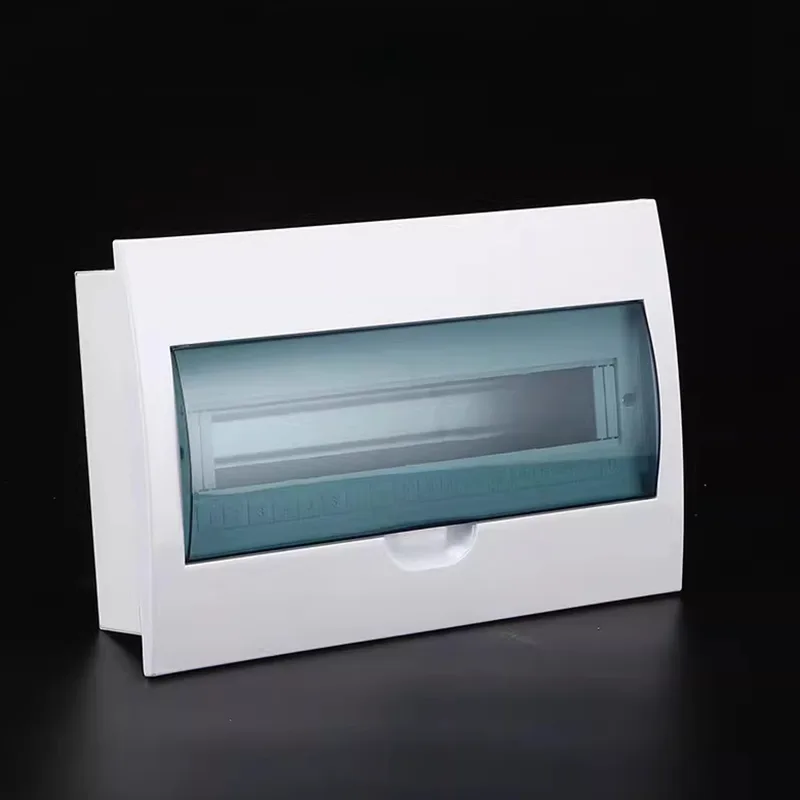

Kompak Multi-Circuit Distribusi Box Enclosure

Shangming minangka produsen profesional kothak distribusi multi-sirkuit sing kompak, nawakake penjualan langsung pabrik lan nyedhiyakake solusi khusus lan layanan sawise adol lengkap. Prodhuk iki cocog kanggo lingkungan kanthi papan panginstalan winates, kanthi ukuran sing kompak lan tata letak sirkuit internal kanthi kapadhetan dhuwur, ngidini distribusi daya multi-sirkuit sing aman ing wilayah sing terkurung lan ngilangi kabutuhan kothak sirkuit tunggal eksternal.

Kaluwihan inti

Yen sampeyan pengin distribusi daya miniatur, modular, lan cerdas kanggo proyek sampeyan, kothak distribusi multi-sirkuit kompak luwih cocok tinimbang kothak sirkuit tunggal tradisional utawa lemari distribusi gedhe.

1. Ngirit papan

Kothak distribusi sing kompak nduweni desain tipis, kanthi ambane standar mung 70-100mm, gampang dilebokake ing partisi sing entheng, panel mburi furnitur, omah peralatan, utawa poros listrik sing sempit, ngenggoni ruang paling sithik.

Ing papan sing terbatas, kapadhetan sirkuit sing dhuwur, nggabungake 8-24 pemutus sirkuit miniatur, ngirit luwih saka 60% papan instalasi dibandhingake karo nyebarake pirang-pirang kothak sirkuit tunggal.

Yen perlu, kita bisa ngatur konfigurasi ndhukung expansion podo, ngijini kombinasi horisontal kanggo mbentuk unit distribusi kapasitas luwih gedhe.

2. Keamanan

Enclosures kothak distribusi Shangming digawe saka logam kualitas dhuwur, karo opsi kanggo baja galvanis utawa 304 stainless steel, èfèktif suppressing panyebaran geni.

Saben sirkuit dilengkapi kakehan lan proteksi short-circuit independen, njamin isolasi kesalahan sing tepat.

Jangkoan Rating Proteksi IP Wide:

Panggunaan njero ruangan: IP20–IP40, nglindhungi kontak driji lan benda asing sing padhet.

Panggunaan Lingkungan ruangan utawa lembab: omah logam IP54, tahan bledug lan splashproof, cocok kanggo jedhing, balkon, kothak peralatan ruangan, lsp.

3. Gampang Instalasi lan Maintenance

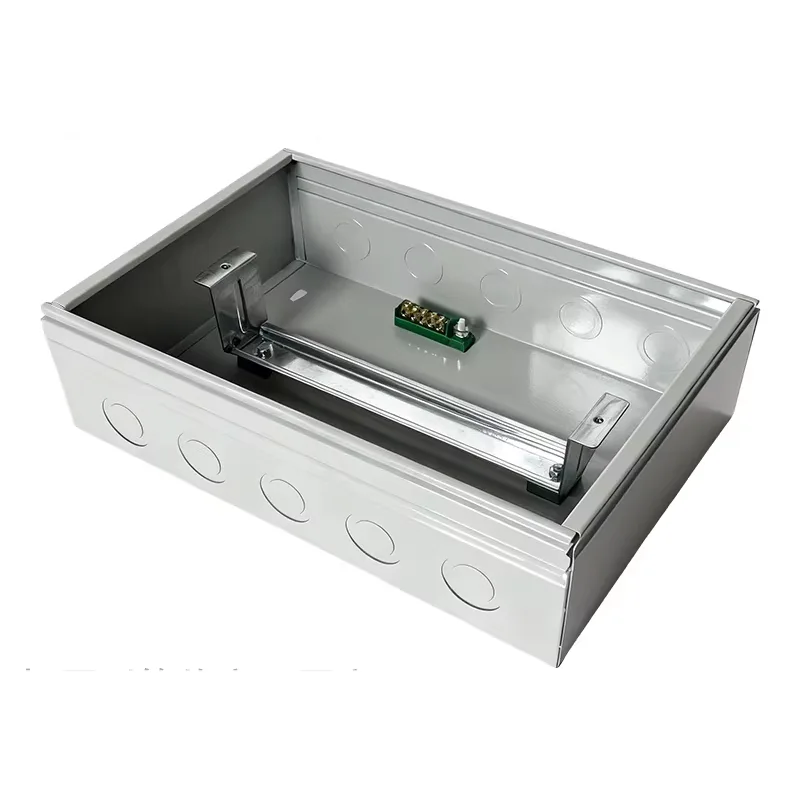

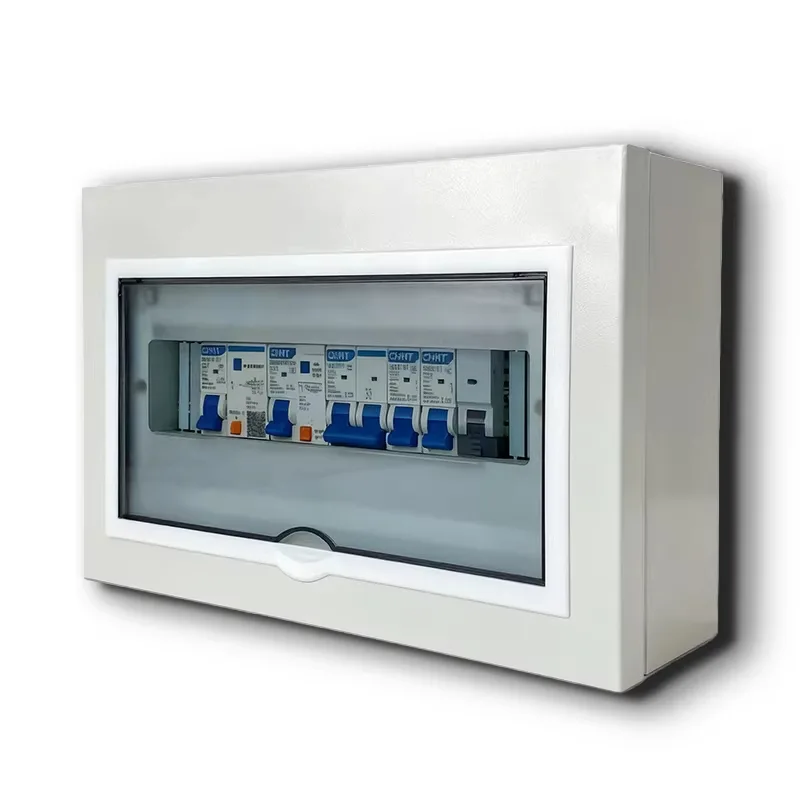

Kandang Kotak Distribusi Multi Sirkuit Kompak wis diinstal kanthi rel DIN standar. Kita nggunakake pemutus sirkuit merek mainstream (Schneider Electric, ABB, lan sapiturute) kanggo langsung dipasang, ngilangi kabutuhan pengeboran utawa sekrup.

Lubang kalah Φ20 / 25mm kasedhiya ing sisih ndhuwur, ngisor, lan mburi kanggo mlebu lan metu kabel multi-arah, nampung jalur kabel sing beda.

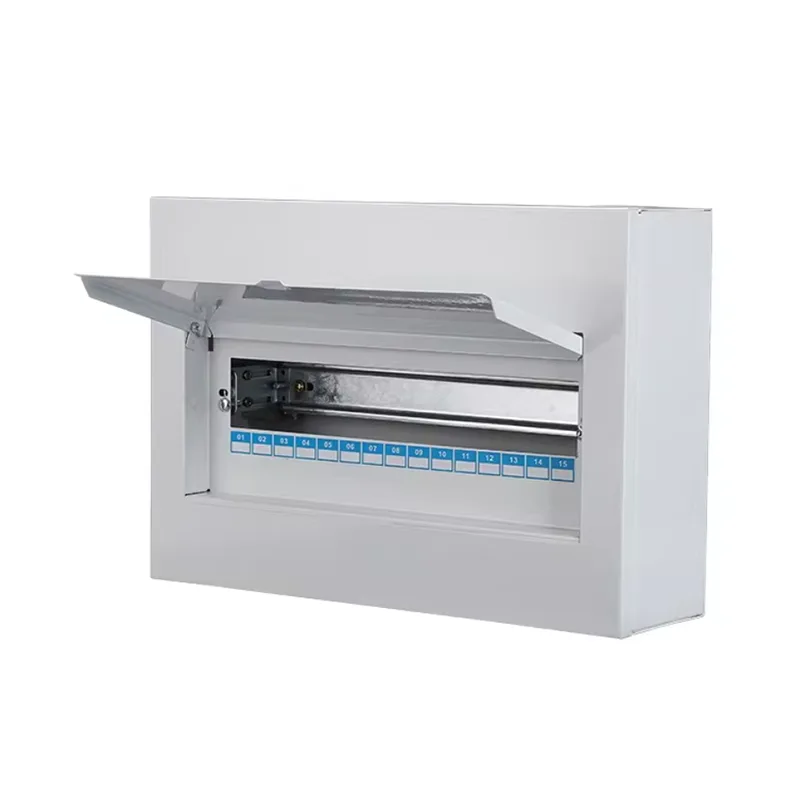

Lawang nggunakake desain snap-on utawa hinged, ngidini kanggo mbukak siji-tangan. Area label sirkuit kasedhiya ing sisih njero lawang utawa panel, ndhukung anotasi sing dicithak utawa ditulis tangan.

4. Kustomisasi Full kasedhiya

Bahan Kasedhiya: Besi, lembaran galvanis, baja tahan karat 201, baja tahan karat 304.

Dhukungan Ukuran Non-standar: Kita nawakake kustomisasi lengkap lebar, dhuwur, lan ambane kanggo cocog karo bukaan peralatan khusus utawa ketebalan tembok bangunan.

Modul fungsional: Bisa diinstal kanthi proteksi lonjakan, meter cerdas, modul remot kontrol, soket USB, lsp.

Kustomisasi penampilan: Ndhukung penyemprotan warna RAL, finish baja tahan karat sing disikat, lan percetakan layar sutra logo, nggabungake menyang gaya desain interior dhuwur.

Carane Nemtokake Jumlah Sirkuit sing Dibutuhake?

Sampeyan bisa nemoni pitakonan iki sajrone proses pemilihan. Shangming nyedhiyakake cara telung langkah kanggo penilaian awal.

1. Sirkuit pamisah miturut Area Fungsional

Iki minangka cara statistik paling dhasar. Konfigurasi modern standar biasane nyaranake misahake piranti daya dhuwur saka sirkuit listrik umum:

● Sirkuit Cahya: Disaranake paling sethithik 1-2 sirkuit, dikontrol miturut area supaya ora ana korsleting ing salah sawijining wilayah sing nyebabake peteng ing saindhenging omah.

● Outlet Umum: Alokasi miturut jumlah kamar, biasane siji sirkuit kanggo saben 3-5 kamar.

● Sirkuit Daya Dhuwur khusus: Iki penting banget. Kondhisi hawa, pemanas banyu, oven, mesin cuci piring, pengering, lsp., kanthi rating daya ≥1.5kW, kudu duwe sirkuit mandiri.

● Pawon lan Kamar Mandi: Amarga lingkungan sing lembab lan piranti sing konsentrasi, dianjurake kanggo nginstal sirkuit saiki residual (RCD) sing kapisah.

2. Ngetung jembaré Modul

Kita nggunakake "Cara" utawa "Modul" kanggo ngukur kapasitas.

1 Modul = 18mm (i.e., jembaré siji-pole circuit breaker MCB).

RCCB/RCBO: Biasane manggoni 2 modul, yaiku, 36mm.

Ngalih Utama: Biasane manggoni 2-4 modul.

Formula Pitungan: Total Modul sing Dibutuhake = (Jumlah Saklar Kutub Tunggal x 1) + (Jumlah Pemutus Sirkuit Arus Sisa/Dobel x 2) + (Saklar Utama x 2/4)

3. 20% Reservasi Prinsip

Aja ngisi kothak distribusi kanthi lengkap; ninggalake kamar kanggo ekspansi mangsa minangka standar industri. Dadi, kenapa ninggalake kamar?

Ekspansi Masa Depan: Nalika nambahake pengawasan, sistem omah cerdas, utawa piranti anyar ing mangsa ngarep, sampeyan ora perlu ngganti kabeh kothak kasebut.

Spasi Pambuangan Panas: Ing kothak multi-sirkuit sing kompak, papan sing dilindhungi mbantu konveksi udara, nyuda risiko pemutus sirkuit tripping amarga overheating.

Rekomendasi: Yen sampeyan ngetung sing perlu 10 sirkuit, pilih kothak 12 sirkuit; yen sampeyan ngetung sing perlu 18 sirkuit, pilih kothak 24 sirkuit.

Tabel Referensi Skenario Khas

Shangming Electric ndhukung pilihan model sing tepat. We offer:

Konsultasi tata letak sirkuit gratis: Kirimake dhaptar peralatan sampeyan, lan kita bakal menehi rekomendasi model kandang sing cocog.

Multiple kombinasi modular: Ukuran standar kalebu 12, 18, 24, lan 36 modul; kustomisasi non-standar uga didhukung.

Rel DIN sing wis diinstal + pilihan pemutus sirkuit: Dirakit miturut rencana sirkuit sampeyan, siap digunakake nalika rawuh.
