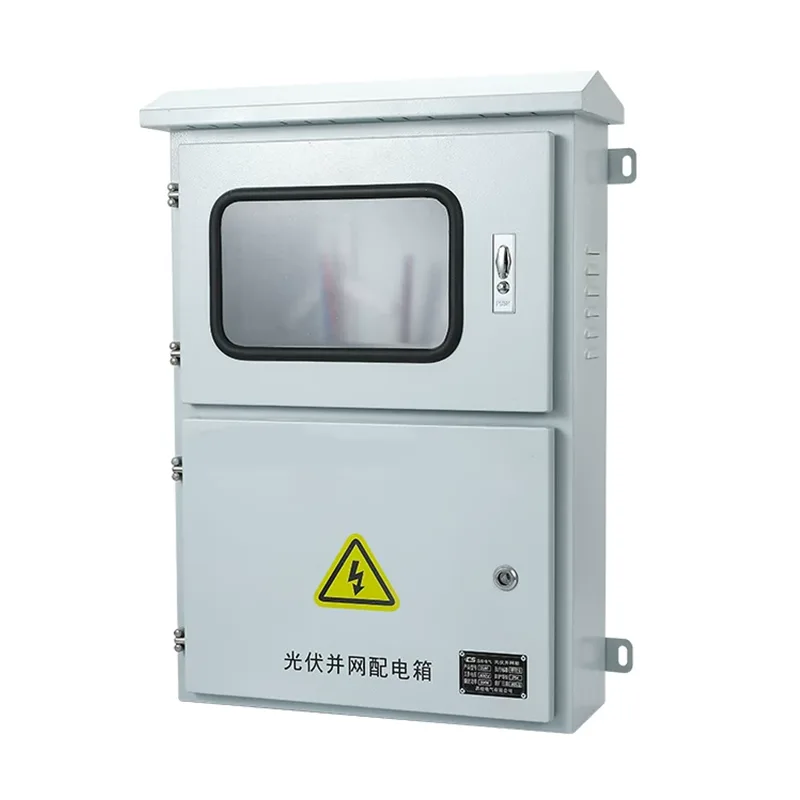

Kothak Persimpangan Photovoltaic Grid-nyambung

Kothak persimpangan sing nyambungake kothak fotovoltaik ruangan digunakake ing antarane sisih DC saka sistem pembangkit listrik fotovoltaik lan inverter. Yen sampeyan pengin ngatur prodhuk iki ing rega competitive, sampeyan bisa milih Shangming, lan kita bakal dadi supplier dipercaya.

Fungsi Inti

Kothak persimpangan sing disambungake karo kothak fotovoltaik ruangan nggabungake proteksi, isolasi, lan pemantauan. Kita ndhukung nomer sirkuit khusus, komponen bermerek, lan fungsi cerdas. Kanggo solusi konfigurasi tartamtu lan kutipan, hubungi kita.

1. String Busing lan Distribusi Saiki

Pembangkit listrik PV kalebu sawetara panel surya sing disambungake kanthi seri. Kothak persimpangan sing disambungake ing kothak minangka mekanisme perlindungan konvergen lan shunting.

Fungsi Konvergen: Nglumpukake daya DC saka pirang-pirang senar menyang bus siji kanggo output menyang inverter, nyederhanakake kabel lan ngirit biaya kabel DC.

Proteksi Shunting: Saben input dilengkapi sekring DC independen. Nalika sirkuit cendhak dumadi ing siji senar, kesalahan kasebut mung ana ing cabang kasebut, tanpa mengaruhi pembangkit listrik normal saka senar liyane.

2. Kilat lan pangayoman Surge

Amarga panel fotovoltaik dipasang ing payon sing mbukak utawa ing lemah, mula rentan banget kanggo serangan kilat. Proteksi lonjakan sing digabungake ing kothak prapatan bisa ngrasakake voltase dhuwur kanthi cepet ing garis lan ngeculake overvoltage menyang lemah sajrone nanodetik.

Iki minangka baris pertahanan pisanan sadurunge inverter, nyegah serangan kilat sing bisa ngrusak komponen elektronik inverter.

3. Isolasi Safety lan Pedhot Fisik

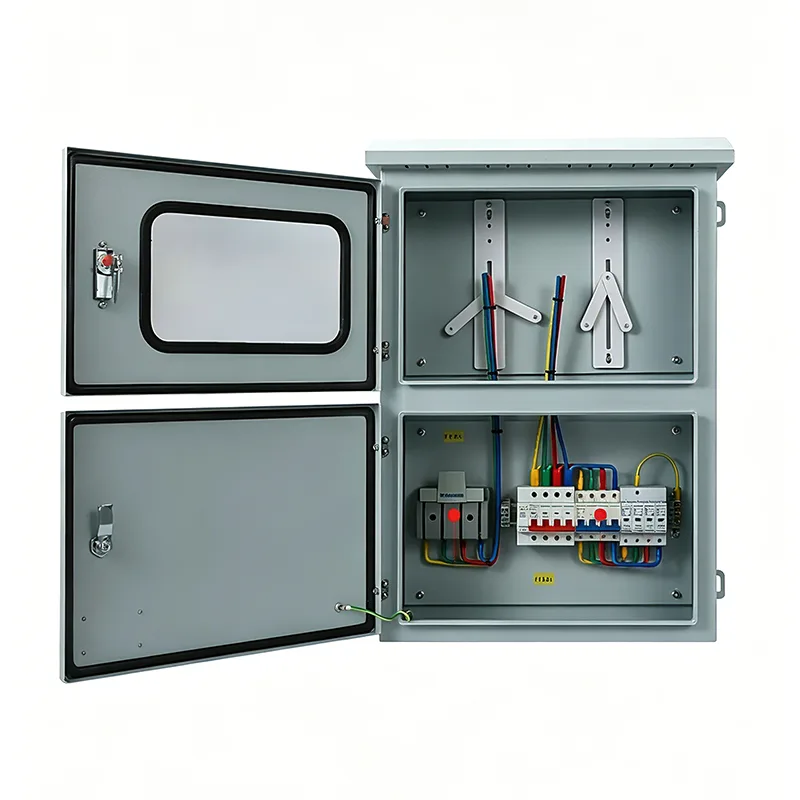

Enclosure dilengkapi switch isolasi DC voltase dhuwur utawa pemutus sirkuit. Nalika pangopènan dibutuhake ing inverter utawa peralatan hilir, kanthi manual medhot kothak prapatan njamin sisih pangopènan rampung de-energized, nglindhungi safety personel.

Enclosure sing disambungake kothak Shangming nduweni kinerja dhuwur lan dipercaya, ngidini gangguan saiki sing aman nalika sistem mlaku, nyegah generasi busur mbebayani sing bisa nyebabake geni.

4. Reverse Pangisian daya Protection

Ing wayah esuk, sore, utawa ing dina mendhung, voltase output saka senar sing beda bisa beda-beda. Tanpa proteksi, senar kanthi voltase luwih dhuwur bisa mili arus bali menyang senar kanthi voltase luwih murah.

Dioda pangisian daya mbalikke opsional kasedhiya, mesthekake yen arus mung searah menyang inverter, nyegah overheating lokal utawa malah geni sing disebabake dening arus mbalikke.

5. Pengawasan Lingkungan lan Kahanan

Amarga produk iki kudu dipasang ing njaba, pager kasebut nduweni rating perlindungan IP65/IP66 kanggo nyegah karat banyu udan lan penuaan UV. Komponen presisi internal beroperasi kanthi andal sajrone umur 25 taun stasiun listrik.

Fungsi ngawasi cerdas opsional ngawasi saiki, voltase, lan suhu internal saben senar ing wektu nyata, lan langsung weker yen ana pembangkit listrik sing ora normal.

Napa Kothak Persimpangan sing Disambungake Grid Photovoltaic Kudu Anti banyu kanggo Panggunaan Outdoor?

Sistem PV biasane dipasang ing atap utawa ing lapangan sing mbukak, lan kothak persimpangan sing disambungake kothak kudu tahan tantangan abot ing ngisor iki:

Variasi suhu ekstrem: Suhu musim panas bisa nganti luwih saka 70°C, dene suhu mangsa bisa mudhun nganti -30°C.

Radiasi UV: Eksposur ruangan jangka panjang kanggo sinar matahari mbutuhake stabilitas UV; digunakake, padha rawan kanggo tuwa.

Kelembapan lan kondensasi: Dheweke kudu tahan udan lan dilengkapi katup ambegan kanggo saluran kondensasi internal lan nyegah komponen listrik dadi lembab.

Mula, kanggo panggunaan normal lan supaya ora sering pangopènan sajrone operasi, njaga kinerja lan umur sing stabil, desain anti banyu ruangan penting.

Skenario Aplikasi lan Rekomendasi Konfigurasi

Kothak persimpangan fotovoltaik ruangan ruangan Shangming bisa digunakake ing kabeh rantai industri fotovoltaik, saka atap omah nganti stasiun listrik sing dipasang ing lemah. Kita bakal menehi rekomendasi konfigurasi adhedhasar skenario umum.

1. Sistem Fotovoltaik Distribusi Residential

Panggunaan jinis iki umum banget, umume dipasang ing payon utawa tembok vila utawa omah sing dibangun dhewe ing deso. Nglumpukake sawetara panel fotovoltaik saka orientasi sing beda-beda ing atap lan menehi perlindungan kilat dhasar.

Rekomendasi Konfigurasi: Kothak kasebut kudu katon resik lan ukuran cilik, input senar 1-4, lan dilengkapi pemantauan perlindungan geni sing sensitif banget.

2. Industri lan Komersial Rooftop Power Stations

Ing kasus iki, kothak sing disambungake kothak dipasang ing atap datar bengkel pabrik, gudang logistik, utawa pusat perbelanjaan gedhe. Kanggo kapasitas pembangkit listrik ukuran medium, wis nggabungake puluhan senar fotovoltaik sadurunge mlebu inverter senar.

Rekomendasi konfigurasi: kothak mbutuhake resistance karat dhuwur, 8-16 input senar, lan biasane kalebu modul komunikasi pinter kanggo nggampangake personel pangopènan kanggo ndeleng saiki saben cabang ing kamar ngawasi.

3. Skala Gedhe Ground-dipasang Power Stations lan Solar Deserts

Kothak kumpul sing disebar ing ara-ara samun, gunung, utawa ruang terbuka sing gedhe diarani kothak gabungan. Minangka piranti combiner utami, padha ngumpulake saiki saka ewu panel solar lan ngirim menyang inverter terpusat.

Rekomendasi Konfigurasi: IP66, darmabakti kanggo sistem voltase dhuwur 1500V, dilengkapi dioda anti-reverse lan fungsi ngawasi senar sing tepat, lan nampilake katup pendinginan / ambegan aktif.

4. Skenario Aplikasi Solar + Cross-wewatesan

Carports Solar: Nyedhiyani daya kanggo stasiun pangisi daya kendaraan listrik. Kothak simpang dipasang ing pilar carport kanggo nglindhungi stasiun pangisi daya ing hilir saka lonjakan surya.

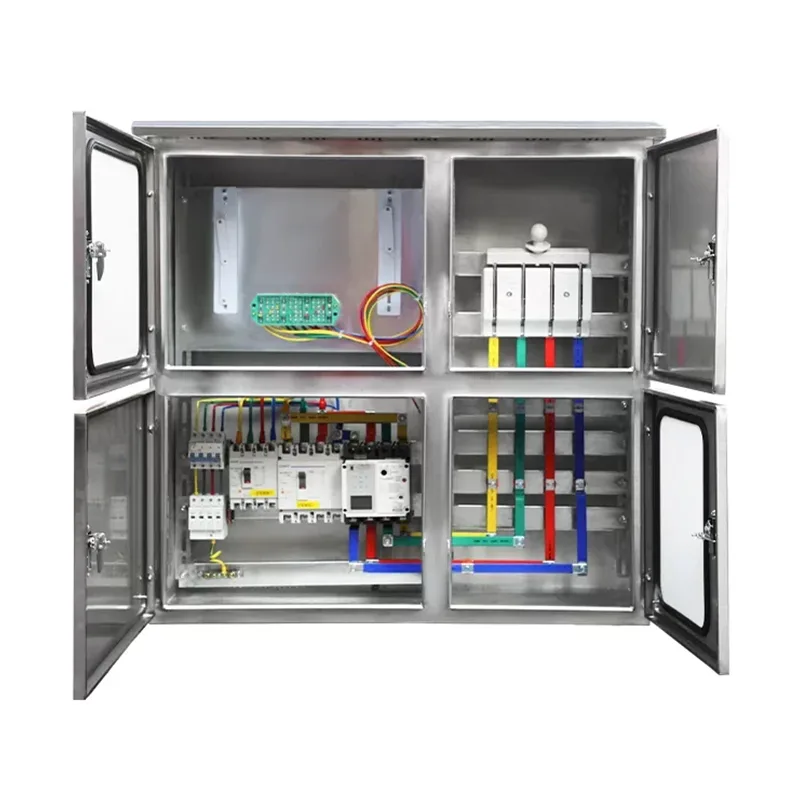

Sistem Pelengkap Solar Pertanian lan Perikanan: Dipasang ing kurung ing ndhuwur lahan pertanian utawa kolam iwak. Ana syarat khusus kanggo tahan kelembapan lan tahan karat asam / alkali; stainless steel dianjurake.

Kenapa Pilih Kita?

Shangming asale saka Yueqing, Wenzhou, China, sawijining wilayah sing misuwur minangka "Ibukota Listrik China." Nggunakake rantai industri sing dikembangake kanthi apik saka kluster industri listrik Yueqing, kita wis nggawe sistem kontrol produksi lan kualitas sing ketat lan efisien. Portofolio produk kita nyakup luwih saka 200 seri lan 6000+ model, selaras karo standar listrik global utama.

Milih set peralatan lengkap sing cerdas nggabungake fungsi sensing IoT lan pemantauan jarak jauh, ngidini paramèter ngawasi wektu nyata kayata suhu, kelembapan, lan saiki. Iki njamin operasi stabil lan sumber daya aman.
