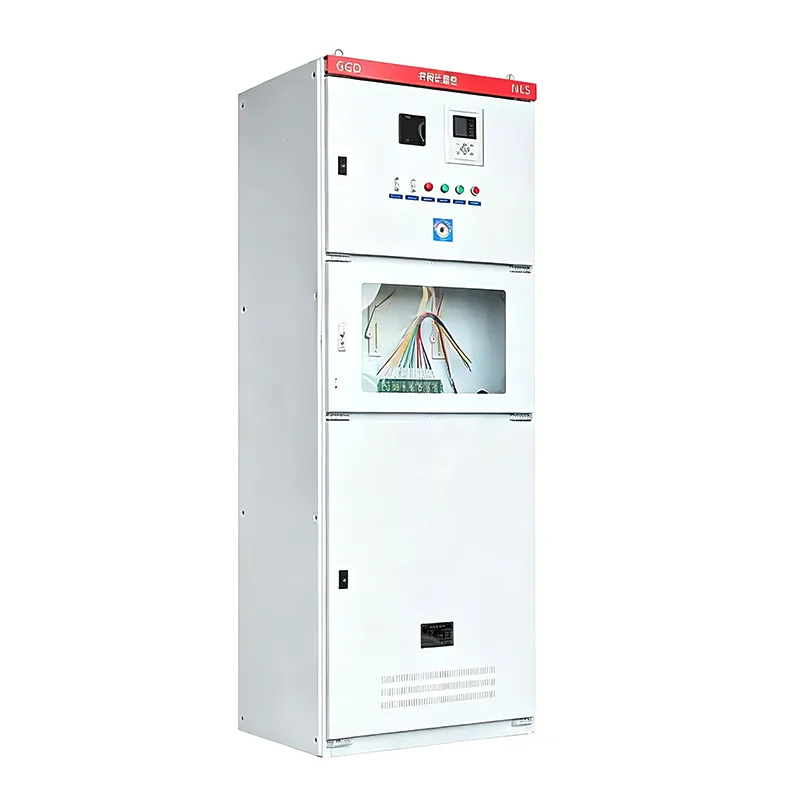

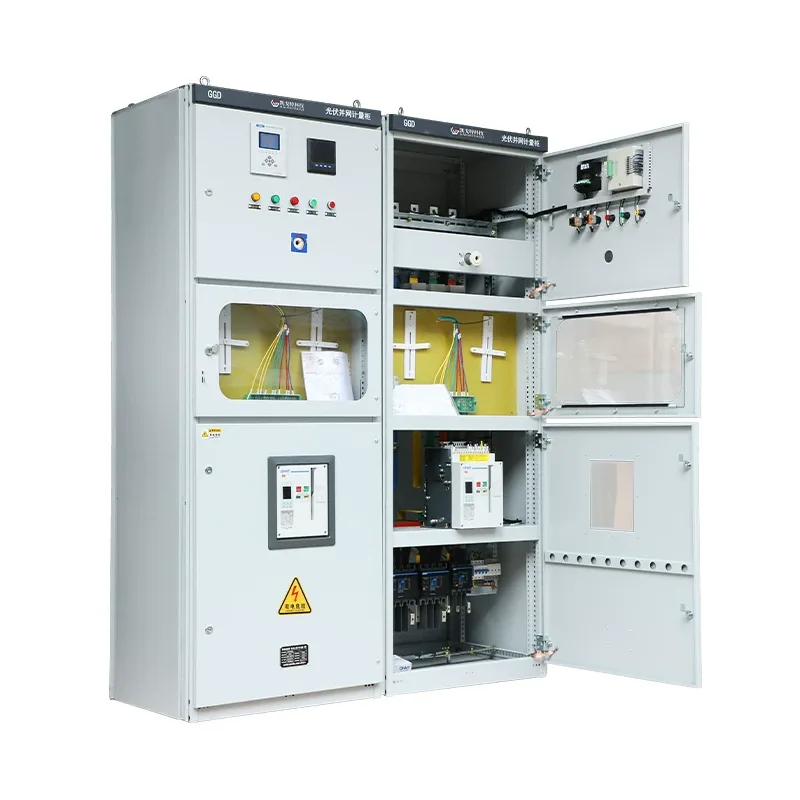

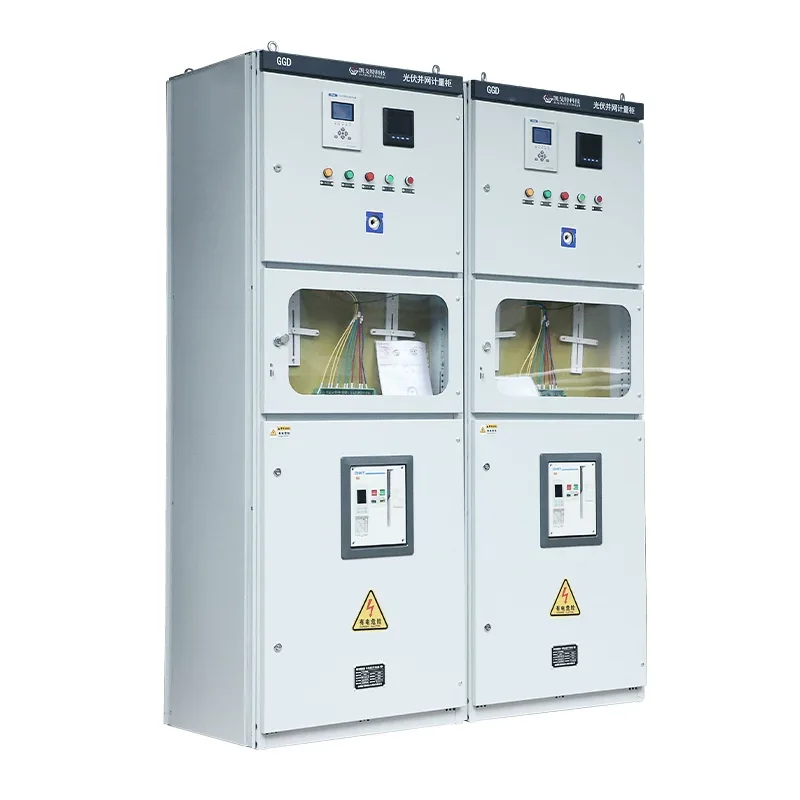

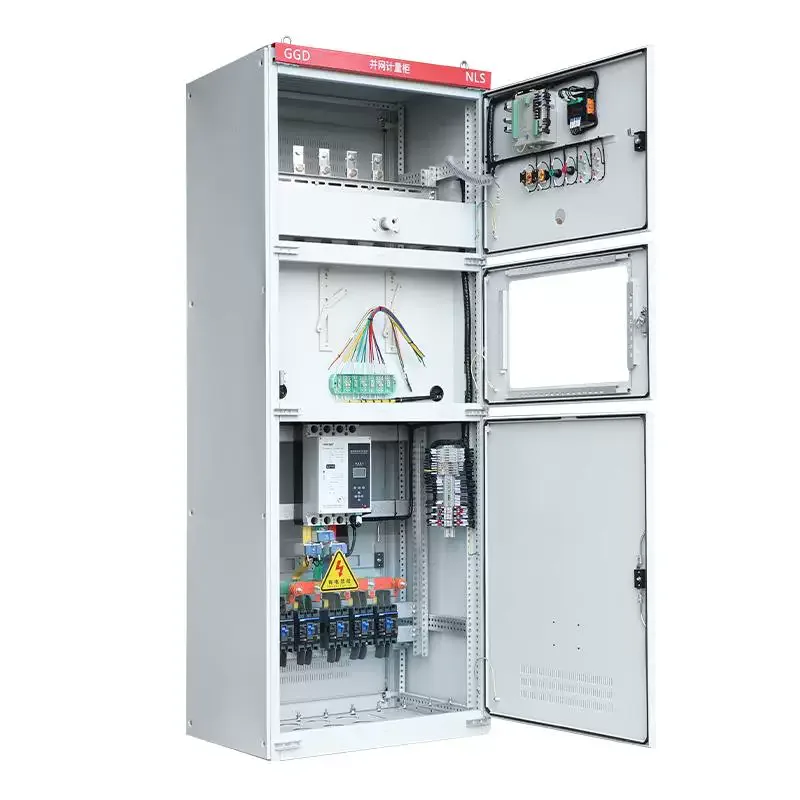

Kabinet Photovoltaic Grid-Disambungake

Kabinet sing disambungake karo kothak fotovoltaik duwe peran penting ing proteksi, pangukuran, isolasi, anti-pulo, lan ijol-ijolan data. Lagi dirancang lan diprodhuksi dening Produsèn profesional Shangming. We offer babar pisan lan bakal nyedhiyani dokumentasi lengkap lan sertifikasi karo pesenan.

Apa Fungsi Kabinet sing Disambungake Grid Photovoltaic?

Koleksi Daya: Kabinet sing disambungake menyang kothak PV nglumpukake output daya AC saka siji utawa luwih inverter senar.

Isolasi Safety: Yen kothak lagi diopeni utawa sistem PV gagal, iku bakal medhot sumber daya kanthi fisik liwat pemutus sirkuit utawa saklar pedhot, njamin safety personel lan peralatan.

Fungsi Perlindhungan: Kabinet sing disambungake ing kothak PV nduweni proteksi marang arus kakehan, overvoltage, undervoltage, lan anomali frekuensi. Sing paling penting, fitur proteksi anti-islanding, kanthi otomatis medhot titik sambungan kothak nalika kothak utama gagal kanggo nyegah transmisi daya mbalikke lan potensial kejut listrik kanggo personel pangopènan.

Pangukuran lan Pemantauan: Peralatan kasebut duwe meter listrik sing dibangun, biasane meter bidirectional, ngrekam listrik sing diasilake lan dikonsumsi.

Bedane antarane Kabinet Sambungan Grid Fotovoltaik lan Kotak Gabungan Fotovoltaik

Pancegahan Instalasi

Nalika nginstal kabinèt sing disambungake menyang kothak fotovoltaik, kudu dipasang kanthi cedhak karo trafo utawa kabinet distribusi utama. Kabel sing luwih cendhek nyebabake penurunan voltase kurang. Yen kabel dawa banget, voltase ing titik sambungan kothak bakal munggah sak generasi daya puncak, micu pangayoman overvoltage inverter lan nyebabake Kerep tripping.

Kanggo kothak njaba kothak-kotak, instalasi ing sinar srengenge langsung dilarang banget. Suhu sing dhuwur bisa nyebabake pemutus sirkuit dadi termal, nyebabake tripping palsu. Disaranake milih lokasi ing tembok lor bangunan utawa nginstal sunshade.

Mangga mesthekake yen paling sethithik 800mm-1000mm ruang operasi ditinggalake ing ngarep kabinet kanggo mesthekake yen operator bisa kanthi cepet nguripake saklar pedhot ing kahanan darurat.

FAQ

P: Napa pemutus sirkuit ing kabinèt sing disambungake ing kothak ora disangka-sangka nalika ngasilake tenaga listrik ing wayah awan?

A: Panyebab sing kudu diselidiki:

Overvoltage kothak: Iki minangka panyebab sing paling umum. Pembangkit tenaga surya paling kuat ing wayah awan, lan yen konsumsi listrik ing saubengé kurang, voltase ing titik sambungan jaringan bakal mundhak. Nalika voltase ngluwihi watesan pangayoman disetel dening kabinèt kothak-disambungake, kabinèt bakal kanthi otomatis trip.

Temperatur tripping: Boros panas sing ora apik ing kabinet sing disambungake ing kothak. Aliran arus sing dhuwur ing wayah awan nyebabake suhu internal kabinet dadi dhuwur banget, sing nyebabake kerusakan proteksi termal pemutus sirkuit.

Setelan sing ora cocog: Arus setelan pemutus sirkuit cedhak banget karo arus output maksimum inverter.

Solusi: Priksa cathetan voltase. Yen voltase kothak dhuwur banget, hubungi biro sumber daya kanggo ngedhunake tunyuk trafo utawa nyetel setelan pangayoman.

P: Apa akibate yen pelindung lonjakan ing kabinet sing disambungake kothak rusak lan ora diganti?

A: Iku ora bakal mengaruhi generasi daya ing short term, nanging bakal kelangan pangayoman kilat. Pembangkit listrik tenaga surya biasane ana ing payon sing mbukak, ing ngendi induksi kilat kerep banget. Yen ana bledheg, voltase dhuwur bisa langsung nembus kabinet sing disambungake kothak lan mlebu inverter, nyebabake komponen sing regane atusan ewu yuan diobong.

Disaranake yen jendhela status SPD dadi abang, kudu langsung diganti.

P: Apa kabinet distribusi voltase rendah biasa bisa digunakake kanggo ngganti kabinet sing disambungake karo kothak fotovoltaik khusus?

A: Ora, ora bisa langsung diganti. Kabinet distribusi reguler ora duwe pangukuran bidirectional, logika perlindungan anti-pulo, lan fungsi tripping undervoltage.

Biro sumber daya bakal fokus kanggo mriksa komponen khusus fotovoltaik kasebut sajrone tes acceptance. Yen panggantos dipeksa digawe, project bakal gagal acceptance.
