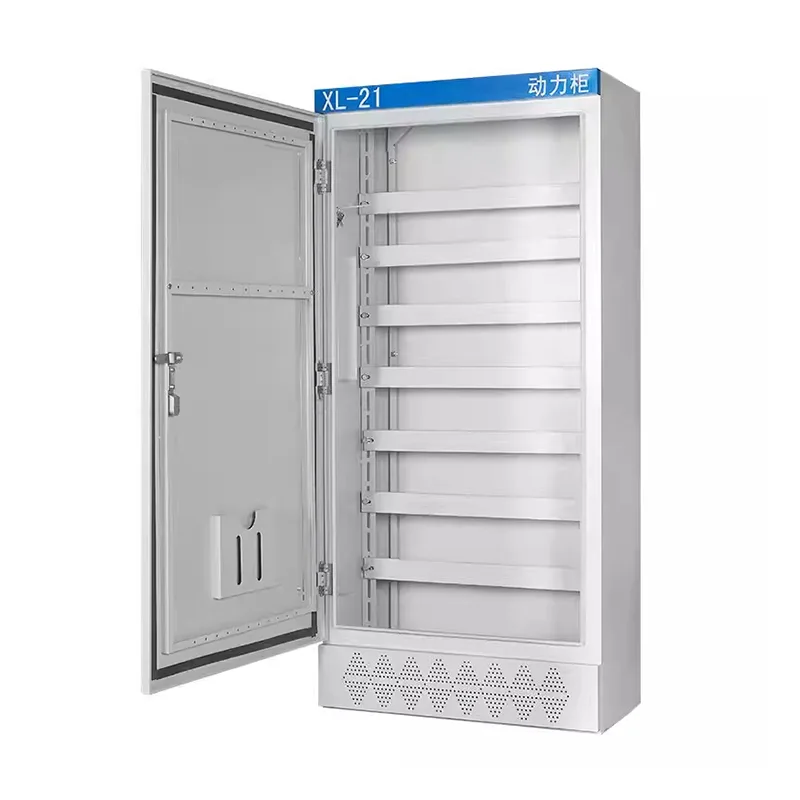

XL-21 Kabinet Distribusi Daya Tegangan Rendah

Kabinet Distribusi Daya Tegangan Rendah XL-21 diwenehake dening Shangming, pabrikan China. Kita duwe kapabilitas produksi lengkap kanthi kapasitas produksi saben wulan luwih saka 3.000 unit. Kita ndhukung gambar khusus, pengadaan komponen, lan tes pabrik. Sampeyan olèh hubungi kita sawayah-wayah kanggo miwiti ngembangaken solusi.

Struktur Produk

Kabinet distribusi daya voltase rendah XL-21 nduweni desain struktur sing ditutup, tetep, lan dipisahake vertikal, kanthi prioritas kesederhanaan, linuwih, lan gampang pangopènan.

1. Kabinet njaba

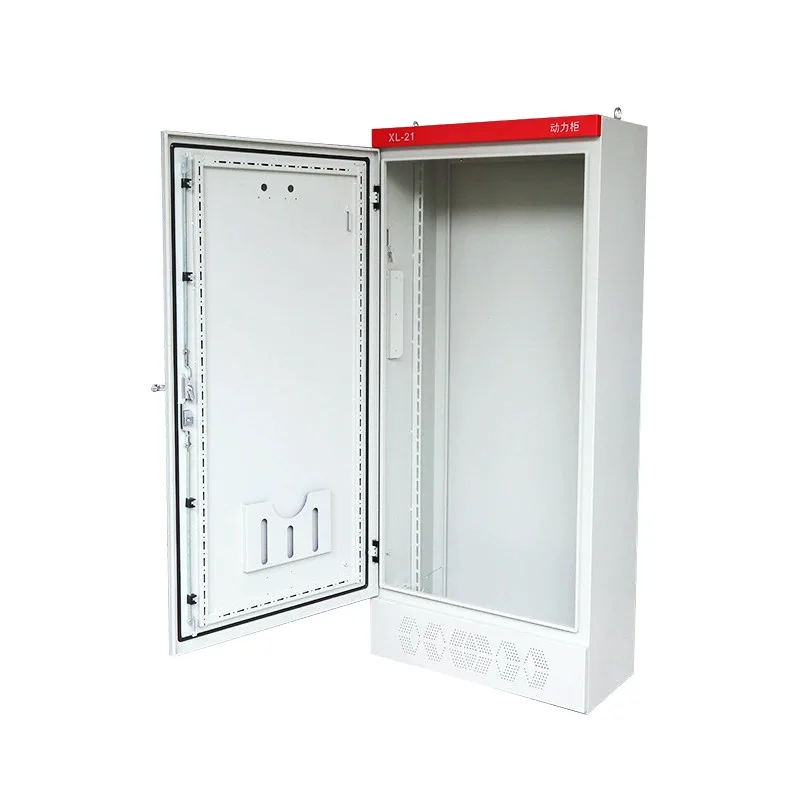

Kabinet XL-21 dibangun saka lembaran baja sing digulung kadhemen, ditekuk lan dilas, nyedhiyakake kaku sing cukup kanggo ndhukung pemutus sirkuit lan busbar sing abot. Lawang protèktif minangka desain bukaan siji kanthi sudut bukaan luwih saka 110 °. Strip sealing polyurethane dipasang ing pinggir lawang kanggo nambah kinerja tahan debu.

Sisih interior nduweni profil vertikal kanthi perforasi, nggampangake pangaturan balok lan piring pemasangan miturut dimensi komponen.

2. Tata Letak Internal

Sanajan XL-21 minangka ruang terpadu tunggal, nanging dipérang dadi sawetara wilayah fungsional:

Area Busbar Top: Busbar mlebu utama dumunung ing ndhuwur kabinet, dijamin karo insulators, lan ndhukung extension horisontal utawa vertikal saka busbars tembaga.

Area Komponen Tengah: Iki minangka area inti, digunakake kanggo nginstal saklar pedhot, pemutus sirkuit, kontaktor, relay termal, lsp.

Wiring Area Ngisor: Ruangan sing cukup kasedhiya ing sisih ngisor kanggo entri kabel, lan busbar netral lan lemah sing darmabakti kalebu.

3. Ngisor lan Kabel In / Out Design

Ing ngisor kabinèt distribusi fitur gedhe, panel dipindhah sing bisa selaras karo bukaan adhedhasar nomer kabel, lan bisa digunakake karo sheaths kabel.

Dasar baja saluran dhuwur 50-100mm bisa dipasang kanggo nambah dhuwur kabinet saka lemah, nyedhiyakake proteksi kelembapan lan nggampangake penanganan forklift.

Kaluwihan produk

1. Aplikasi Wide

Kabinet Distribusi Daya Tegangan Rendah XL-21 nduweni struktur kabinet distribusi daya tegangan rendah klasik. Teknologi sing diwasa lan standarisasi sing dhuwur wis akeh digunakake ing pabrik, proyek konstruksi, lan proyek kotamadya, kanthi linuwih kabukten sajrone wektu sing suwe.

2. Cocog kanggo Distribusi Muatan Daya

Minangka produsen profesional, Shangming ngrancang sistem sumber daya kanggo motor, pompa, penggemar, lan peralatan listrik liyane. Produk kasebut duwe kapasitas mbeta saiki sing apik banget, bisa terus-terusan, lan nyukupi panjaluk aplikasi beban dhuwur.

3. Kuwat lan Awet

Sawetara bahan kasedhiya, kalebu baja karbon, baja galvanis, lan baja tahan karat. Preduli saka materi sing digunakake, desain struktural kabinèt njamin kekuatan cukup lan resistance impact, nggawe cocok kanggo nggunakake long-term ing lingkungan industri.

4. Pangopènan trep

Komponen listrik internal kabinet daya disusun kanthi sistematis kanthi sirkuit sing cetha. Iki nduweni lawang sisih tengen siji, kanthi gagang operasi saklar pisau sing ana ing kolom sisih tengen ndhuwur ing ngarep kabinet. Alat ukur lan pasokan daya sinyal dipasang ing lawang, nyedhiyakake cahya lengkap nalika lawang mbukak supaya gampang dipriksa lan dirawat.

5. Kompatibilitas Kuwat

Kabinet distribusi voltase rendah XL-21 bisa dikonfigurasi kanthi fleksibel karo komponen listrik utama kayata pemutus sirkuit, kontaktor, lan relay termal, adaptasi karo macem-macem skema kontrol lan perlindungan kanggo nyukupi kabutuhan proyek sing beda-beda.

6. Kaluwihan biaya

Dibandhingake karo struktur komplèks kayata lemari laci, kabinèt distribusi XL-21 nduweni struktur sing prasaja lan biaya manufaktur sing bisa dikontrol, dadi becik kanggo proyek kanthi syarat dhuwur kanggo efektifitas lan stabilitas biaya.

Apa Persyaratan Lingkungan Instalasi kanggo Kabinet Distribusi XL-21?

Kabinet Distribusi Daya Tegangan Rendah XL-21 iki utamane digunakake ing sistem daya telung kabel telung fase lan telung fase kanthi frekuensi AC 50Hz lan voltase ing ngisor 500V kanggo distribusi daya lan lampu. Sadurunge miwiti proyek utawa instalasi nyata, sampeyan bisa nemtokake lingkungan instalasi. Minangka pabrikan, kita menehi saran ing ngisor iki:

1. Suhu sekitar

Suhu operasi normal: -5 ℃ nganti + 40 ℃;

Suhu rata-rata luwih saka 24 jam: ora ngluwihi +35 ℃;

Suhu panyimpenan lan transportasi: -25 ℃ nganti + 55 ℃ (jangka cendhak);

Cathetan: Yen dipasang ing lingkungan kanthi suhu dhuwur, ventilasi sing luwih apik utawa desain derating dibutuhake.

2. Dhuwur

Ketinggian instalasi kudu kurang saka utawa padha karo 2000 meter.

Ndhuwur 2000 meter, derating miturut standar dibutuhake.

3. Kelembapan Relatif

Kanthi suhu sekitar +40 ℃, asor relatif kudu ≤ 50%.

Kelembapan sing luwih dhuwur diidini ing suhu sing luwih murah.

4. Lokasi Instalasi

Kabinet daya XL-21 mung kanggo instalasi njero ruangan.

Dilarang nginstal ing: area ruangan sing ora ditutupi iyub-iyub, lokasi mbebayani kanthi gas utawa bledug sing mbledhos, lingkungan sing korosif banget, utawa wilayah kanthi bledug abot utawa bledug konduktif.

5. Kondisi Mekanik lan Geter

Lingkungan instalasi kudu bebas saka getaran utawa impact sing abot. Frekuensi geter ≤ 10 Hz, percepatan ≤ 0,5g. Pondasi instalasi kudu stabil, supaya ora nuduhake platform sing padha karo motor gedhe utawa peralatan stamping.

Sawise instalasi, kabinet kudu tetep vertikal, kanthi miring vertikal ≤ 5 °, yen ora bakal mengaruhi umur mekanisme operasi.

6. Ventilasi lan Spasi Dissipation Panas

Akses pangopènan kudu disedhiyakake ing ngarep lan mburi kabinet. Lumahing operasi ngarep kudu ≥ 0.8m, 1.0m dianjurake. Yen pangopènan dibutuhake ing mburi, ≥ 0.8m dibutuhake. Sisih ndhuwur lemari kudu paling sethithik 0,5m saka langit-langit. Nalika macem-macem lemantun disusun sisih-by-sisih, ora longkangan needed antarane wong-wong mau; padha bisa langsung nglumpuk. Nanging, spasi ventilasi kudu ditinggalake ing loro ujung kabeh baris.

7. Nyegah geni lan Requirements Safety

Wilayah instalasi kudu dadi struktur sing ora gampang kobong. Bahan sing gampang kobong lan mbledhos ora kudu disimpen ing jarak 1 meter saka lokasi instalasi.

Lemah kudu rata lan garing. Disaranake kanggo mbangun pondasi beton 100-200mm ing sadhuwure lemah kanggo nyegah banyu mlebu.

8. Lingkungan elektromagnetik

Lokasi instalasi kudu adoh saka konverter frekuensi dhuwur lan peralatan frekuensi dhuwur kanggo nyegah gangguan karo sirkuit kontrol sekunder. Yen ana gangguan elektromagnetik kuwat, dianjurake kanggo nggunakake kabel shielded kanggo garis kontrol lan mbukak ing tray kabel kapisah.
