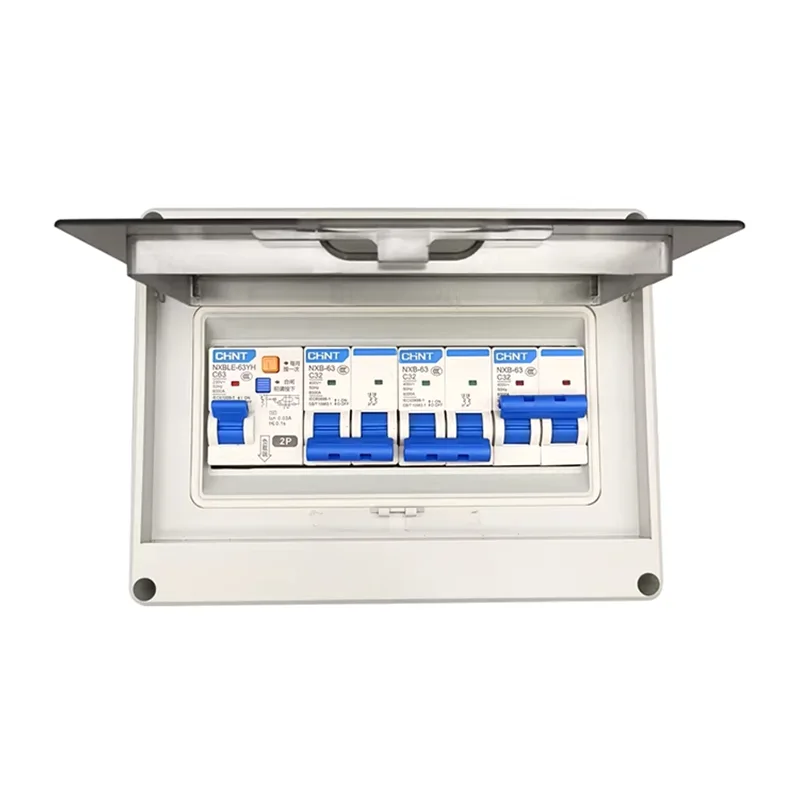

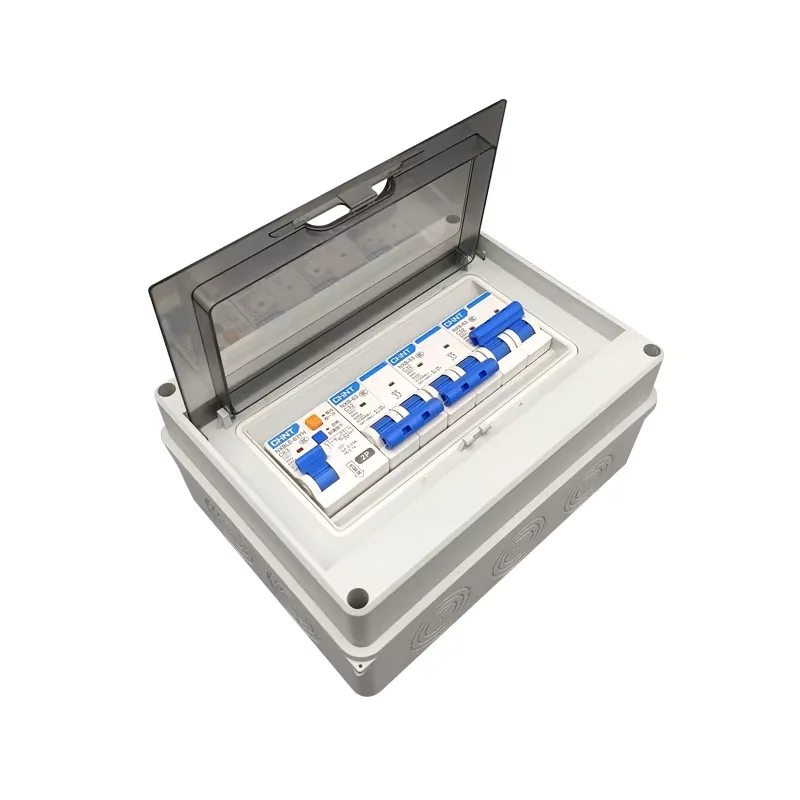

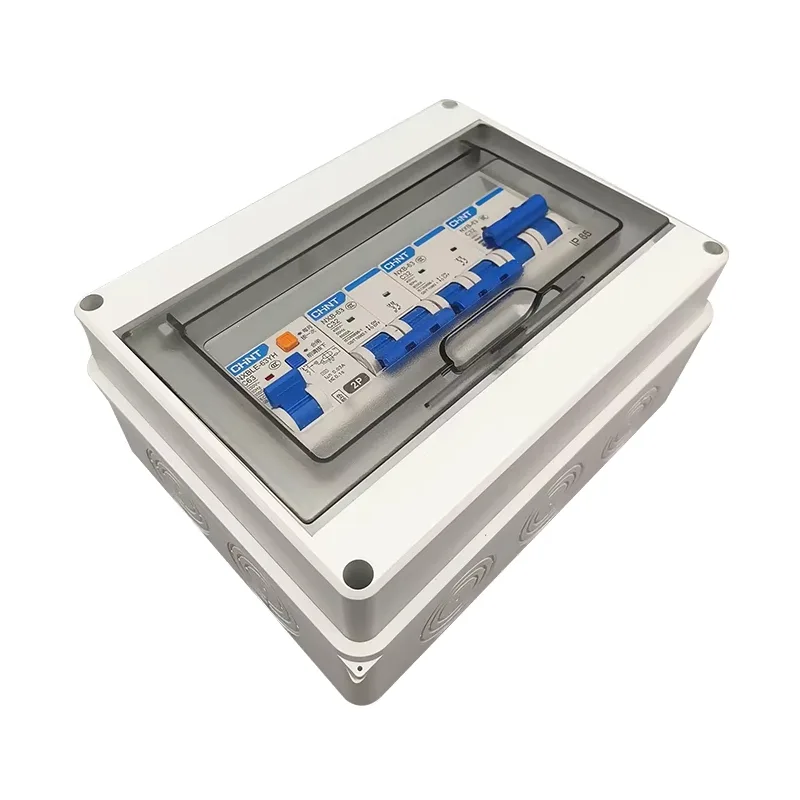

Kothak Distribusi Pemutus Sirkuit Udara

Milih Shangming, perusahaan China, minangka pemasok kothak distribusi pemutus sirkuit udara sampeyan bakal menehi akses menyang dhukungan teknis lan rega sing kompetitif. Kothak distribusi iki ndhukung pemantauan cerdas lan remot kontrol.

Fungsi Utama

Kontrol Daya Utama: Minangka saklar mlebu utama kanggo sistem voltase rendah, kothak distribusi pemutus sirkuit udara tanggung jawab kanggo ngontrol saklar daya utama kanggo kabeh bangunan utawa jalur produksi, ngontrol kahanan urip / mati kabeh sistem distribusi daya.

Multiple Protections: Peralatan kasebut nyedhiyakake proteksi telung tahap sing tepat: kakehan wektu tundha, tundha short-circuit, sirkuit cendhak instan, lan proteksi kesalahan lemah.

Pemantauan Daya: Pemutus sirkuit udara bisa nggabungake pengontrol cerdas kanggo nampilake data wektu nyata kayata voltase, arus, frekuensi, lan faktor daya.

Interlocking Hierarkis: Kothak distribusi pemutus sirkuit udara bisa digandhengake kanthi logis karo trafo hulu utawa lemari cabang hilir kanggo nyegah tripping cascading nyebabake pemadaman listrik gedhe-gedhe, nglindhungi kabel, peralatan, lan safety personel.

Perbandingan Produk: Kotak Distribusi Pemutus Sirkuit Udara vs. Kotak Distribusi Standar

Cara Milih Spesifikasi Kotak Distribusi Pemutus Sirkuit Udara sing Tengen?

Pilihan sing bener bakal nambah instalasi, pangopènan, kinerja, lan umur. Shangming, minangka pabrikan kothak distribusi pemutus sirkuit udara, menehi saran adhedhasar proses pilihan standar: Aplikasi → Tegangan → Saiki → Kapasitas sirkuit cendhak → Wangun struktural → Spesifikasi kabinet → Skema garis metu → Konfigurasi cerdas → Verifikasi lingkungan.

I. Njlentrehake Aplikasi

Sadurunge milih spesifikasi, temtokake dhisik fungsi kothak distribusi pemutus sirkuit udara ing sistem sampeyan.

Low-voltage kothak distribusi line mlebu utama: Serves minangka ngalih utama kanggo kabeh sistem kurang voltase, cocog kanggo mbukak maksimum lan maksimum short-circuit saiki.

Kothak distribusi dasi bus: Digunakake kanggo sambungan antarane rong bagean busbar; pertimbangan utama yaiku kapasitas dasi lan frekuensi operasi.

kothak distribusi feeder mbukak penting: Powers peralatan kritis, mbutuhake linuwih dhuwur lan pangayoman Milih.

Aplikasi sing beda mbutuhake spesifikasi sing beda banget; iki langkah pisanan.

II. Nemtokake Tegangan Rated lan Jinis Sistem

Tegangan dirating umum: AC 380V / 400V / 690V, kudu konsisten karo sistem sumber daya ing situs.

Tipe sistem: Three-phase three-wire / Three-phase four-wire. Mangga konfirmasi manawa garis netral (N) lan garis bumi pelindung (PE) dibutuhake.

Tegangan lan jinis sistem sing salah bakal langsung nggawe peralatan ora bisa digunakake.

III. Etung lan Pilih Rated Saiki

Etung saiki beban nyata lan ringkesan saiki desain kabeh sirkuit hilir, adhedhasar kondisi operasi simultaneous maksimum.

Nalika milih, disaranake leladen wates sing cukup, umume 10%-30% kanggo ekspansi ing mangsa ngarep.

Rating saiki ACB umum: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A.

Ing asas, arus operasi jangka panjang kudu ≤ 80% -90% saka arus dirating ACB.

IV. Priksa Kapasitas Pemutus Sirkuit Pendek

Akeh pelanggan ora nggatekake titik kasebut nalika milih pemutus sirkuit, nanging penting banget. Kapasitas pecah sing ora cukup bisa nyebabake bebaya safety sing serius.

Arus hubung singkat ing titik instalasi kudu ditemtokake, diitung saka kapasitas trafo, impedansi, lan dawa kabel.

Pilih kapasitas breaking sing cocog: Icu / Ics ≥ arus hubung singkat maksimum sistem.

Rating umum: 50kA, 65kA, 80kA, 100kA.

V. Milih Struktur Circuit Breaker

ACB tetep: Biaya murah, pangopènan mbutuhake listrik mati.

ACB jinis laci: Pangopènan sing trep, ndhukung pangopènan tanpa gangguan, luwih umum digunakake ing proyek industri.

VI. Nemtokake Spesifikasi lan Struktur Kabinet Kotak Distribusi

Ukuran kabinet gumantung saka spesifikasi ACB, kapasitas busbar, lan jumlah sirkuit sing metu. Jinis utama yaiku tembok-dipasang lan lantai-ngadeg.

Rating pangayoman: Ing njero ruangan: IP30 / IP40; Njaba: IP54 / IP65.

VII. Pilihan Konfigurasi Busbar lan Outgoing Line

Spesifikasi busbar kudu dipilih adhedhasar salib-bagean busbar saiki lan tembaga, kanthi njupuk kenaikan suhu lan operasi jangka panjang.

Jinis sirkuit garis metu: garis metu MCCB, garis metu MCB, garis metu kabel langsung.

Apa sirkuit serep dibutuhake? Yen mangkono, cadangan papan kanggo ekspansi kapasitas mangsa ngarep.

VIII. Fitur Cerdas lan Konfigurasi Aksesori

Fungsi opsional kalebu: ngawasi arus, voltase, lan energi; antarmuka komunikasi; mbukak lan nutup remot; weker kesalahan lan umpan balik status.

Jinis cerdas dianjurake kanggo pabrik, pusat data, lan proyek bangunan umum.

IX. Verifikasi Kondisi Lingkungan lan Panggunaan

Mangga konfirmasi faktor lingkungan ing ngisor iki:

Suhu sekitar (derating dibutuhake kanggo suhu dhuwur)

Ketinggian instalasi

Ana bledug, kelembapan, utawa gas korosif

Apa desain seismik dibutuhake?
