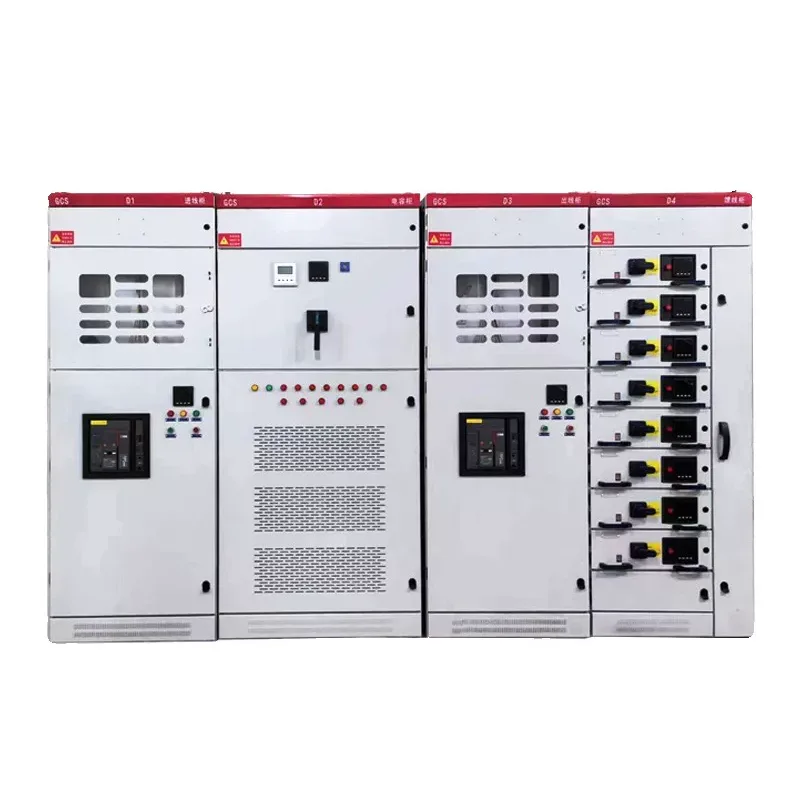

GCS Low Voltage Withdrawable Switchgear

GCS Low Voltage Withdrawable Switchgear nduweni struktur sing disederhanakake, kompatibilitas komponen sing apik, lan 20% -35% luwih murah tinimbang MNS, saengga cocog kanggo proyek sing sensitif anggaran. Yen sampeyan kepengin milih produk iki lan miwiti ngembangake rencana proyek, hubungi Shangming, supplier sing dipercaya saka Yueqing, Wenzhou, China.

Fitur produk

Switchgear sing bisa ditarik voltase rendah GCS nggabungake linuwih MNS kanthi gampang operasi GGD, saengga cocog kanggo sistem distribusi daya voltase rendah kanthi akeh sirkuit, pangopènan sing kerep, lan fokus kanggo ngontrol biaya sakabèhé.

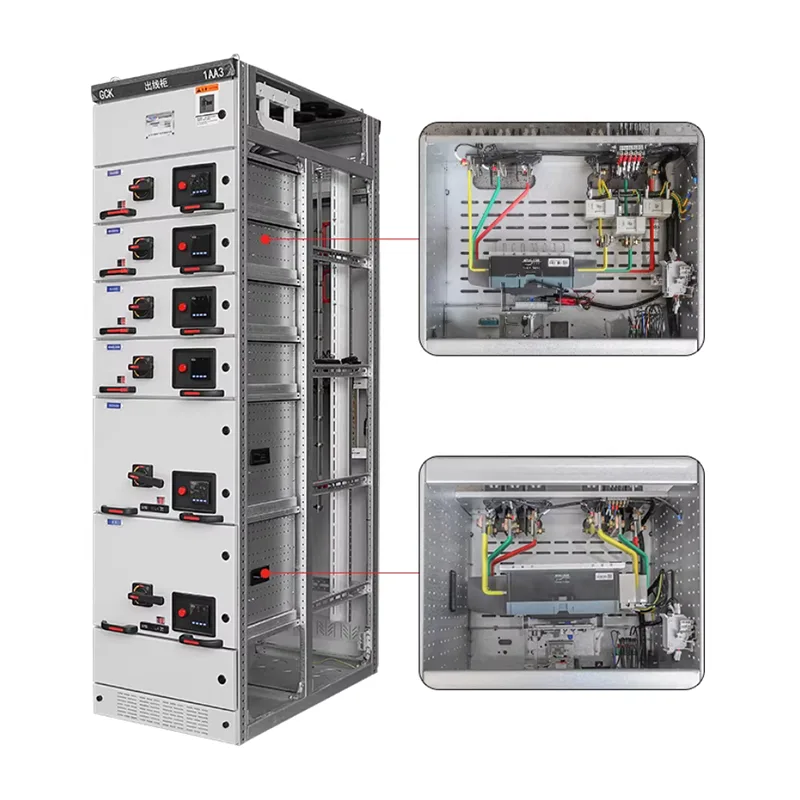

1. Struktur Withdrawable Modular

Unit fungsional GCS nganggo desain jinis laci standar, ngidini masang lan mbusak kanthi cepet. Yen gagal utawa pangopènan sirkuit siji, unit kasebut bisa ditarik kanthi mandiri tanpa mengaruhi operasi sirkuit liyane, nyuda wektu pemadaman listrik lan biaya pangopènan.

Desain modular switchgear nawakake versatility kuwat, nggampangake ekspansi utawa panggantos ing mangsa ngarep.

2. Tingkat Safety Dhuwur

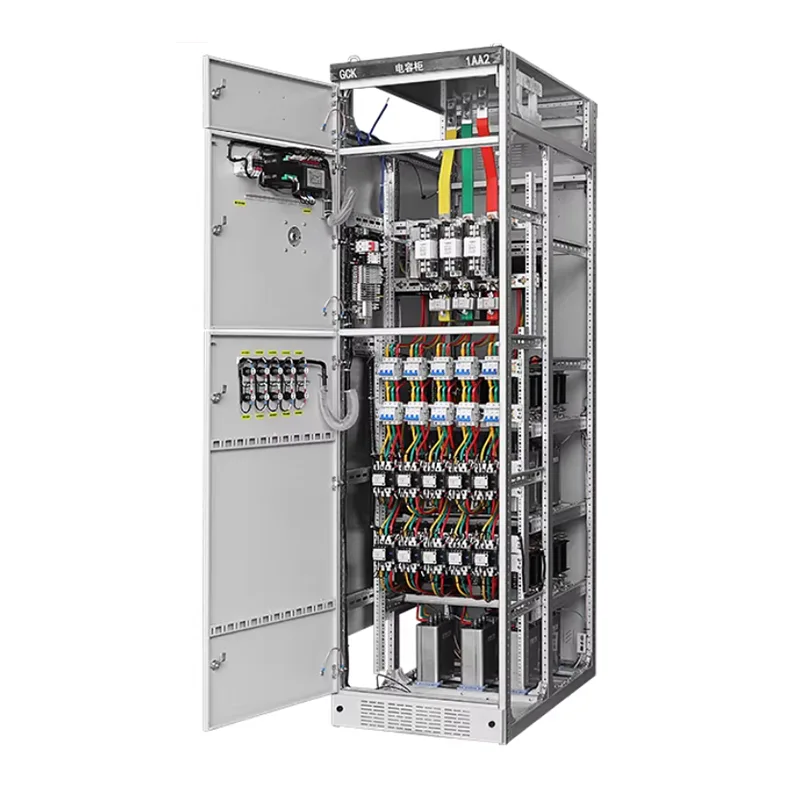

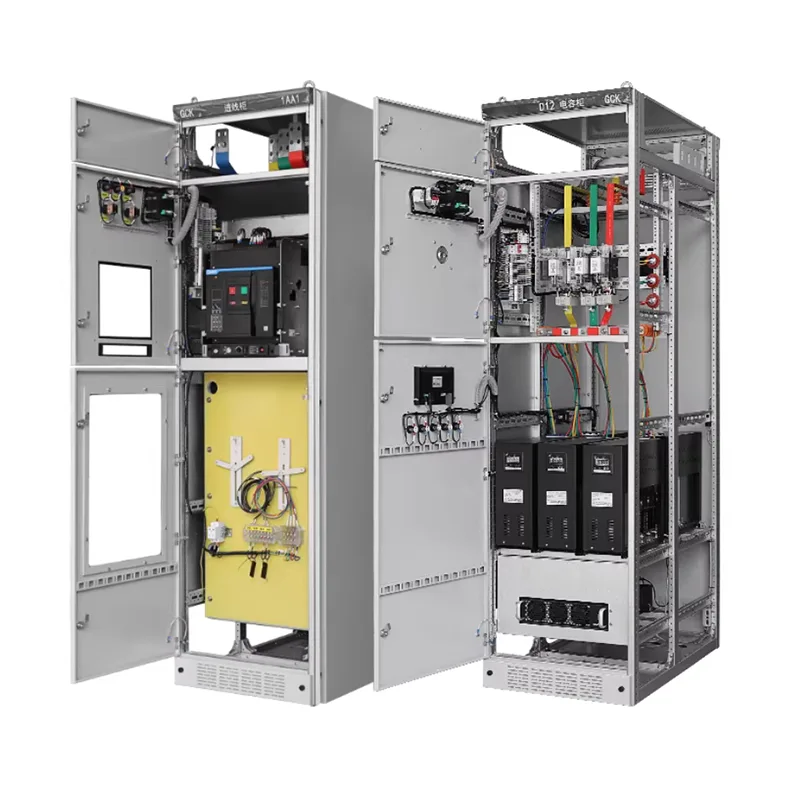

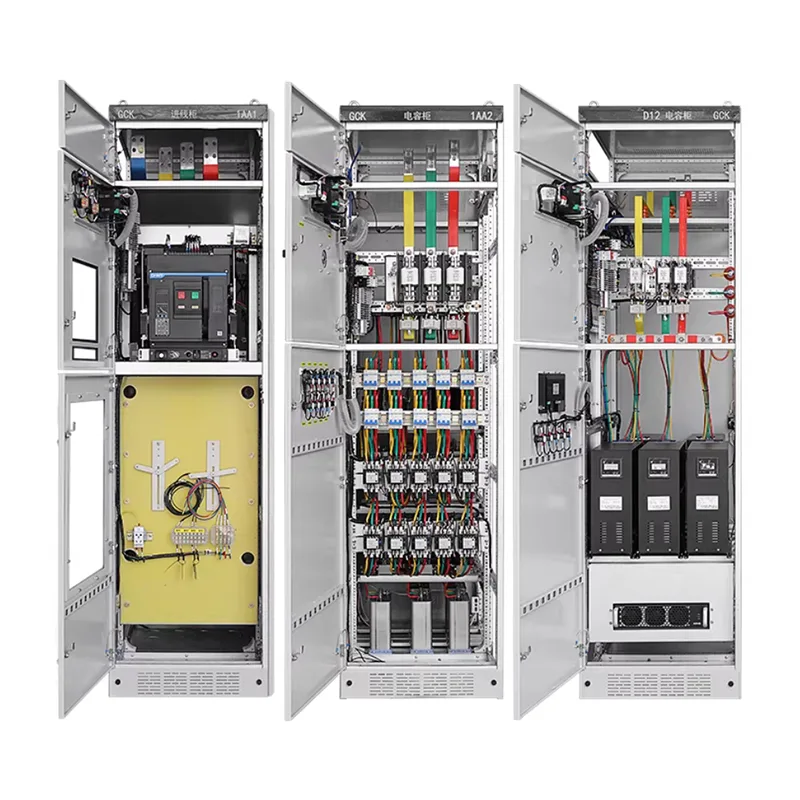

Kabinet GCS sacara internal dipérang dadi: kompartemen busbar, kompartemen unit fungsional, lan kompartemen kabel. Wilayah fungsional kasebut diisolasi kanthi efektif kanggo nyegah panyebaran kesalahan.

Kita ndhukung opsi kanggo tingkat proteksi sing luwih dhuwur, sing bisa disesuaikan adhedhasar kondisi operasi sing nyata.

Fitur safety nambah safety lan stabilitas operasional, nyukupi syarat daya proyek industri lan umum.

3. Pangopènan Trep lan Operasi

Unit laci nampilake posisi tes, kerja, lan pedhot sambungan, ngidini kanggo mriksa lan ngganti sanajan ing kahanan mati utawa sebagian energi. Wiring lan ruang operasi dirancang kanthi rasional, dadi pangguna-loropaken kanggo personel pangopènan lan cocok kanggo sistem sing mbutuhake pangopènan sing kerep, kayata skenario MCC.

4. Aplikasi Wide

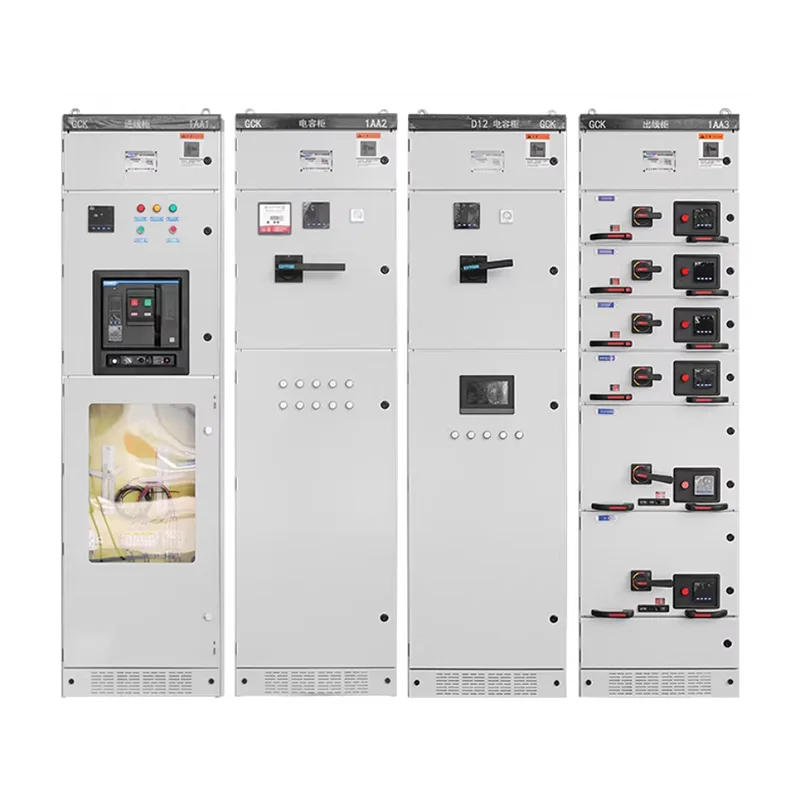

Kabinet GCS bisa digunakake minangka kabinet distribusi, kabinèt feeder, pusat kontrol motor (MCC), lan liya-liyane, ndhukung macem-macem kombinasi komponen listrik lan adaptasi karo syarat kapasitas lan jumlah sirkuit sing beda. Sistem siji bisa nutupi sawetara kabutuhan aplikasi.

5. Dhuwur Biaya-Efektifitas

Dibandhingake karo lemari sing bisa ditarik MNS, GCS nduweni struktur sing luwih prasaja lan biaya sing bisa dikontrol.

Dibandhingake switchgear tetep, nawakake kaluwihan pinunjul ing safety lan maintainability, dadi utamané cocok kanggo medium kanggo proyèk gedhe-ukuran utawa budget-sensitif project, entuk imbangan antarane kinerja lan biaya.

Kepiye cara njaga switchgear sing bisa ditarik tegangan rendah GCS?

Kanggo ngluwihi umur layanan, nyegah malfunctions, lan mesthekake sumber daya terus-terusan, pangopènan sing tepat iku penting. Shangming nyedhiyakake dokumentasi lengkap lan menehi sawetara saran.

I. Inspeksi saben dina

1. Priksa Indikator Operasi: Lampu indikator panel laci ngirim ora kerlip abnormally; arus ammeter kudu seimbang.

2. Temperature Rise Check: Gunakake termometer infra merah genggam kanggo ngukur kenaikan suhu konektor busbar utama, konektor utama laci, lan terminal inlet/outlet pemutus sirkuit. ≤40K (≤80 ℃ ing suhu sekitar + 40 ℃).

3. Ambune / Swara Ora Normal: Priksa manawa ana bau sing kobong, swara metu, utawa swara sing nggegirisi.

4. Door Seal lan Cleaning Priksa: Apa segel lawang kabinèt umur? Apa ana akumulasi bledug internal?

5. Priksa Posisi Laci: Apa kabeh laci ing posisi sing disambungake? Apa padha ngeculke?

II. Pangopènan périodik

Langkah 1: Persiapan Mati. Konfirmasi manawa sumber daya hulu wis pedhot lan tes voltase.

Langkah 2: Pindhah laci sing mbutuhake pangopènan menyang posisi mbukak lan tarik metu kabeh. Elinga yen colokan utama bakal kanthi otomatis medhot sambungan; plug secondary bisa dibusak kanthi manual.

Langkah 3: Pangopènan Unit Laci. Komponen sing beda mbutuhake tata cara pangopènan sing beda, kalebu reresik lan tes.

Langkah 4: Maintenance Internal Kabinet

Busbar Utama: Priksa bolt ngeculke.

Busbar Cabang Vertikal: Ngresiki bledug akumulasi lan mriksa sarung insulasi sing rusak.

Kompartemen Kabel: Atur kabel lan priksa manawa ujung kabel dadi panas banget utawa warnane rusak.

Sistem Grounding: Ukur resistance grounding antarane busbar PE lan kabinet (kudu ≤0.1Ω).

Langkah 5: Tes Fungsional

Push laci bali menyang posisi sambungan. Sawise diuripake, nyoba sirkuit kontrol ing posisi test. Jalanake tes tanpa beban sajrone 10 menit kanggo konfirmasi ora ana kelainan.

Pancegahan Pangopènan Kunci

1. Aja plug utawa copot modul utami nalika lagi powered.

Modul utama nggawa arus dhuwur ing sirkuit utama lan kudu dioperasikake mung sawise laci ana ing posisi mbukak lan sistem dipateni.

Yen ora, bisa nyebabake busur listrik, nyebabake cedera pribadi utawa karusakan peralatan.

2. Aja nyampur laci saka macem-macem ukuran.

Laci GCS dirancang ing ukuran unit 1/2, 1, 2, lan 3, kanthi dhuwur sing cocog karo posisi modul utama.

Instalasi sing salah bakal nyebabake modul misalignment, kontak sing ora apik, lan panas banget.

3. Ajeg mriksa interlock limang-bukti.

Tes: Kanthi pemutus sirkuit ditutup, apa laci bisa ditarik metu? Mesthine ora.

Yen interlock gagal, langsung mungkasi nggunakake lan ndandani kanggo nyegah misoperation.

4. Ningkatake langkah anti-kondensasi ing lingkungan sing lembab.

Yen proyek sampeyan ana ing musim udan utawa ing pabrik banyu, priksa operasi pemanas saben wulan.

Nalika konfirmasi solusi, sampeyan bisa milih kanggo nginstal controller kondensasi cerdas kanggo wiwitan-mandeg otomatis.

FAQ

P: Nalika ngatur kabinèt switchgear, carane aku milih antarane jinis tetep (GGD) utawa jinis withdrawable (GCS / MNS)?

A: GGD cocok nalika: Anggaran winates, beban tunggal, tunjangan kanggo pangopènan pemadaman listrik, utawa lingkungan sing atos; kabel tetep luwih dipercaya ing kasus iki.

GCS/MNS cocok nalika: Jalur produksi inti ngalami gangguan listrik sing signifikan, akeh sirkuit kanthi papan winates, mbutuhake pangopènan saluran langsung kanthi cepet, lan prioritas otomatisasi lan kecerdasan sing dhuwur.

P: Kepiye pengaruhe dhuwur kanggo kustomisasi switchgear?

A: Ing dhuwur ndhuwur 1000 meter, udhara tipis nyuda boros panas lan kapasitas jampel.

Sampeyan kudu ngandhani kita sajrone kustomisasi yen sampeyan mbutuhake kesenjangan udara sing tambah, insulator sing luwih dhuwur, utawa derating nalika milih.

P: Napa laci switchgear sing bisa ditarik voltase rendah GCS kadhangkala angel ditarik utawa dilebokake?

A: Pandhuan ewah-ewahan bentuk rel: Iki bisa uga amarga pondasi sing ora rata sajrone instalasi, nyebabake distorsi kabinet.

Interlocking: Priksa manawa pemutus sirkuit wis kebak ing posisi mbukak. Kanggo safety, interlock mechanical bakal ngunci laci nalika mbobol sirkuit aktif.

Gagal pelumasan: Kurang pangopènan sajrone wektu sing suwe bisa nyebabake mekanisme mekanik dadi kaku. Aja meksa push utawa narik laci; mbusak obyek manca lan aplikasi jumlah pelumas sing cocog.
