Kothak Distribusi Daya Cilik Lengkap

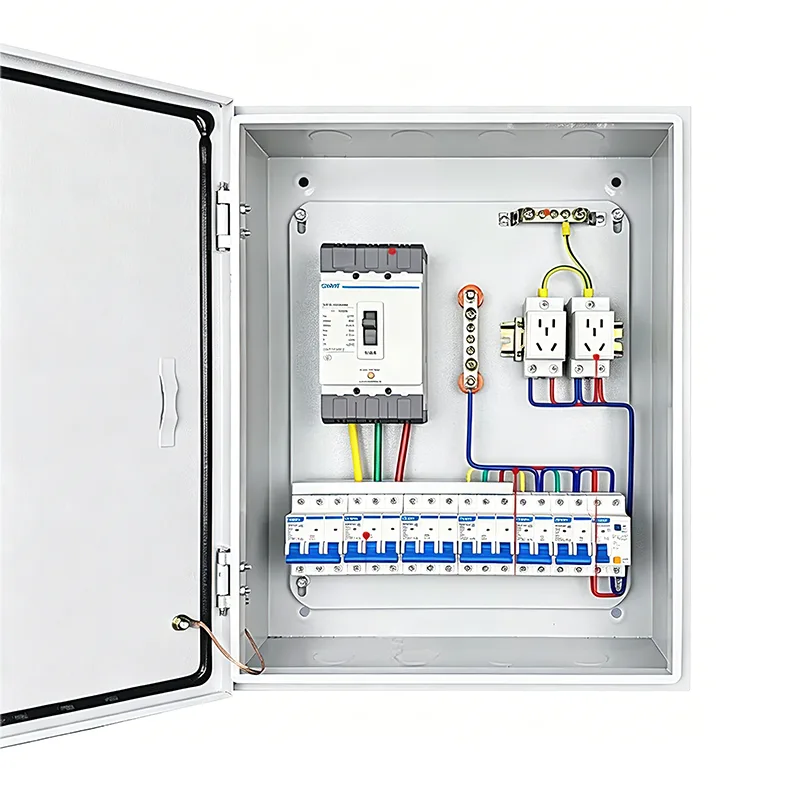

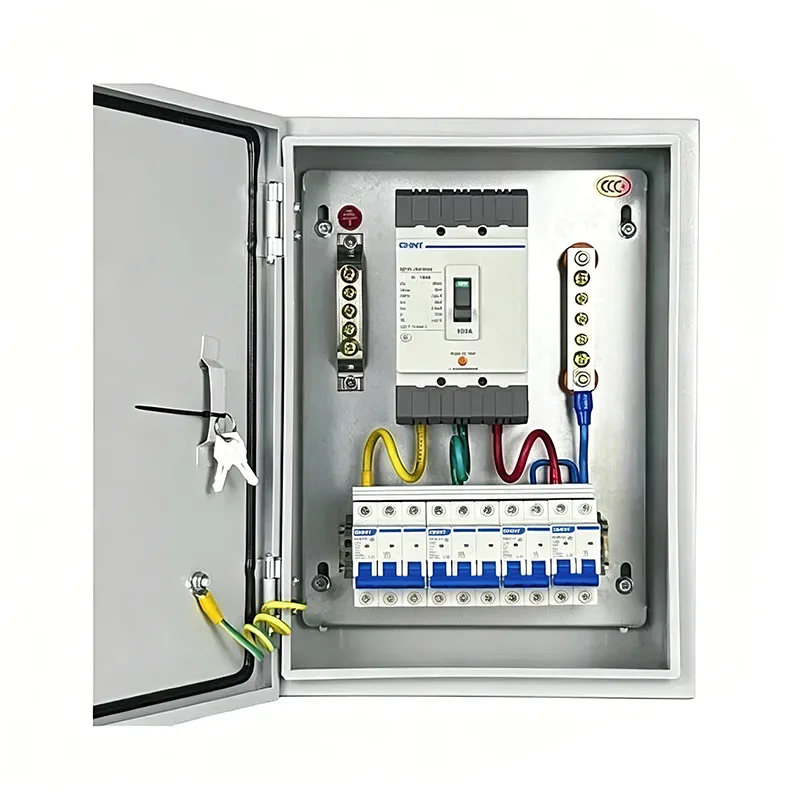

Kothak Distribusi Daya Lengkap Cilik nggabungake macem-macem komponen listrik miturut skema sirkuit tartamtu, dipasang ing lemari logam cilik. Senajan cilik, iku unit sistem daya lengkap. Shangming minangka panyedhiya prodhuk iki, lan uga nyedhiyakake macem-macem jinis lemari lan kothak distribusi liyane.

Komposisi Produk

Kothak Distribusi Daya Cilik Shangming Lengkap nduweni desain canggih lan kualitas sing bisa dipercaya. Wicaksana komponen, seri iki ora mung koleksi kothak distribusi, nanging koleksi unit modular sing dikonfigurasi sacara ilmiah adhedhasar logika sistem listrik, divisi fungsional, lan koordinasi instalasi.

1. Sistem Dhukungan Box

Bagian iki tanggung jawab kanggo pangayoman fisik saka kothak.

Shell: Biasane digawe saka piring baja cold-rolled utawa stainless steel.

Ril Pemasangan: Rel logam standar sing disusun sacara horisontal ing njero kothak kanggo cepet dipasang pemutus sirkuit lan komponen liyane.

Panel: Dilengkapi lawang; lawang jendhela ndeleng customizable kasedhiya, mbabarake mung nangani operasi mbobol sirkuit kanggo nyegah kontak sengaja karo bagean urip.

2. Sistem Distribusi Utama

Sistem distribusi utama nangani distribusi daya, nyedhiyakake kontrol lan proteksi.

Pemutus Sirkuit Utama: Ngalih kontrol utama kanggo kabeh kothak, digunakake kanggo pemadaman listrik darurat utawa pangopènan.

Miniatur Circuit Breaker: Nyedhiyakake kakehan lan pangayoman short-circuit kanggo saben sirkuit cabang.

Piranti Saiki Sisa (RCD): Ngawasi bocor saiki lan langsung mateni daya yen ana risiko kejut listrik.

Proteksi lonjakan: Nyerep voltase dhuwur kanthi cepet sing disebabake dening sambaran petir utawa fluktuasi jaringan listrik, nglindhungi peralatan listrik presisi hilir.

3. Sistem Pembantu lan Pemantauan

Lampu indikator: Abang kanggo operasi, ijo kanggo mandeg, kuning kanggo fault, nampilake status daya saiki.

Instrumen pangukuran: Meter energi sing dipasang ing rel DIN cilik kanggo ngawasi voltase, arus, utawa konsumsi daya.

pemblokiran terminal: Kanggo sambungan rapi kabel mbukak external, nggampangake pangopènan mangsa.

4. Sambungan Listrik lan Aksesoris

Busbar: Sisir-shaped utawa garpu-shaped busbars tembaga, ngganti jumper tumoto, nggawe sambungan antarane pemutus sirkuit luwih kompak lan ngurangi panas generasi.

Grounding lan netral busbar: Nggunakake ngudani tembaga darmabakti kanggo tengah nyambungake kabel netral lan lemah kabeh sirkuit.

Sabuk kabel internal: Kabel tahan api sing nyukupi syarat rating saiki, dialihake liwat tray kabel kanthi tandha nomer kabel sing jelas.

Kepiye Cara Milih Kothak Distribusi Lengkap Lengkap?

Sadurunge miwiti proyek, penting kanggo ngenali konfigurasi kothak distribusi sing lengkap. Pilihan sing ora cocog bisa nyebabake redundansi fungsional, biaya boros, kesulitan instalasi, utawa ekspansi ing mangsa ngarep sing winates.

Langkah 1: Nemtokake Skenario Aplikasi lan Karakteristik Muatan

Mangga konfirmasi pitakonan ing ngisor iki:

1. Ing ngendi bakal digunakake?

Bengkel pangatusan njero ruangan → IP40 cukup

Ruang ruangan / pompa / pinggir segara → Mbutuhake IP54 / IP65, bahan stainless steel

2. Apa peralatan bakal daya?

Lampu/soket: Fase tunggal, arus rendah (≤32A)

Motor/mesin las: Telung fase, arus dhuwur (≥32A), mbutuhake relay/kontaminator termal

Piranti cerdas: Mbutuhake 24V DC, antarmuka komunikasi

3. Apa kontrol otomatis dibutuhake?

Manual Start/Stop → Basic Power Box

Logika Otomatis/Remote Monitoring → Mbutuhake PLC/HMI Box

Langkah 2: Ngitung Parameter Listrik lan Nemtokake Kapasitas

1. Total Estimasi Beban

Dhaptar daya (kW) lan voltase operasi kabeh peralatan listrik. Yen sampeyan duwe masalah, tim teknis Shangming bisa mbantu sampeyan konfirmasi.

Etung total arus, nimbang faktor simultanitas Kx = 0,7–0,9;

Tuladha:

Motor 3 x 5.5kW (380V) → Arus motor tunggal ≈ 11A, total arus ≈ 3 × 11 × 0.8 = 26.4A;

Cahya 5kW (220V) → Saiki ≈ 23A;

Garis mlebu utama dianjurake ≥63A.

2. Cabang Circuit Planning

Saben jinis beban kudu duwe sirkuit independen supaya ora ana gangguan. Arus sirkuit tunggal ≤ 80% saka nilai rating pemutus sirkuit.

peralatan penting dianjurake kanggo duwe sirkuit kapisah + UPS.

Langkah 3: Nemtokake nomer lan kombinasi enclosures

Skenario prasaja: 1 pager terpadu

Skenario medium-kompleks: 2-3 enclosures

Kerumitan dhuwur lan syarat keamanan dhuwur: 3-6 enclosures

Langkah 4: Pilih tingkat proteksi lan materi

Produk Shangming nawakake tingkat proteksi saka IP30 nganti IP66, lan bahan kalebu baja cold-rolled lan stainless steel.

Yen sampeyan duwe syarat safety lan Intelligence, lan kudu nambah penak saka pangopènan mangsa adhedhasar lokasi instalasi tartamtu, please komunikasi karo kita. Shangming bakal mriksa kelayakan lan menehi kutipan lan conto sajrone 1-2 dina kerja adhedhasar gambar lan syarat teknis.

FAQ

P: Napa milih Kothak Distribusi Daya Cilik Lengkap tinimbang siji lemari gedhe?

A: Kothak distribusi cilik lan lengkap bisa digabungake kanthi fleksibel karo lampiran fungsional sing beda-beda miturut kabutuhan nyata. Sawetara kabel lan komponen wis terintegrasi ing pabrik, nggawe instalasi ing situs luwih gampang lan luwih cepet, lan cocok kanggo spasi sing ora duwe aturan utawa ora teratur. Sajrone pangopènan, zoning fungsional ditetepake kanthi jelas, nggampangake ngatasi masalah lan ndandani.

P: Kepiye carane nindakake pangopènan lan inspeksi saben dina?

A: Priksa status operasi kabeh pemutus sirkuit lan kontaktor saben wulan kanggo mesthekake yen ora ana overheating utawa loosening.

Ajeg resik bledug akumulasi nang pager, utamané cooling penggemar lan saringan. Priksa segel pigura lawang kanggo tuwa lan retak, lan ngganti yen perlu.

Rekam asil inspeksi lan tumindak koreksi sawise saben pangopènan kanggo traceability.
